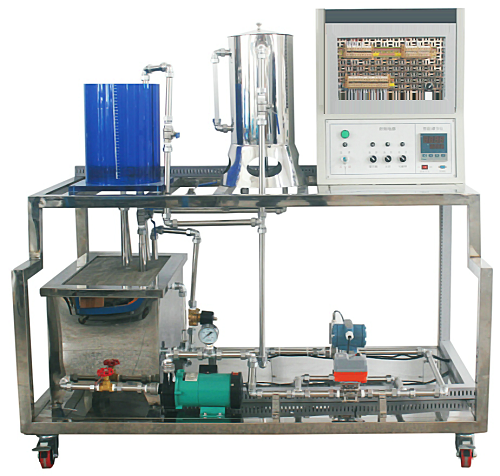

MYG-69C過程控制設備故障診斷與維修技能實訓平臺

MYG-69C過程控制設備故障診斷與維修技能實訓平臺-概述：
本實訓平臺合了目前職業院校《化工測量及儀表》、《過程儀表測量》、《過程檢測儀表》以及《儀表測量工操作實訓》等課程實訓大綱的要求。通過該實訓平臺的使用和學習，學生能夠掌握完成液位、壓力、流量、溫度傳感器、變送器、管道閥門以及動力系統等安裝和調試操作的技能實訓，主要培養面向自動化、建筑、化工、冶金等行業的大、中型企業，從事自動化儀表的安裝、維護、調試以及工業自動化儀表維修等工作的技術工人。
二、系統特點：
1、對象系統為不銹鋼框架，所有器件均為不銹鋼材料設計
2、傳感器的二次測量儀表安裝在網孔板上，方便學生在現場進行各項操作
3、控制部分采用不銹鋼網孔板，將現場信號通過接線端子排直接接到測量儀表，增強了學生的動手能力，同時對于現場儀表的接線更加直觀明了
4、對象系統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象
三、技術性能
1、輸入電壓：單相三線～220V±10%  50HZ
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、整體尺寸：1790×750×1780mm
4、裝置容量：≤3kVA
五、實訓項目
1、實訓裝置的結構組成和系統認識
2、傳感器工作原理的認識
 1) 壓力變送器的工作原理認識
 2) 渦輪流量計的工作原理認識
 3) 差壓變送器的工作原理認識
 4) PT100熱電阻的工作原理認識
 5) K分度熱電偶的工作原理認識
3、傳感器安裝測量技能實訓
 1) 壓力變送器的檢測
 2) 渦輪流量計的檢測
 3) 差壓變送器的檢測
 4) PT100鉑電阻的檢測
 5) K分度熱電偶的檢測

---
