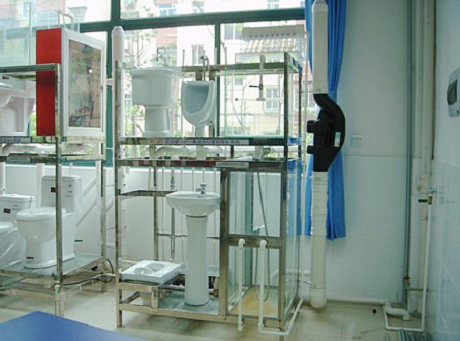

MYLY-33B給排水管道安裝實訓裝置

給排水管道安裝實訓裝置實訓功能：
1、整體式全真潔具和管路，透明地板，能看清楚隱蔽管路的全部結構和走向。
2、設置帶蘇維托排水系統和排水主立管演示，能了解蘇維托排水系統的組成、結構和原理。
3、關鍵部位采用透明管路，能看清管路中水流的走向。
4、展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
5、所有潔具和給排水設備都能全真演示。
二、技術參數：
外形尺寸：1500X1000X2400mm；框架材料：304不銹鋼；地板材料：鋼化玻璃；進水要求：0.05mpa~0.75mpa；安全保護：具有漏電自動保護裝置和接地保護。
三、實訓項目:
實訓一：辦公樓給水方式演示及實訓；
實訓二：住宅樓給水方式演示及實訓；
實訓三：橫管和立管的結構和功能的認識實訓；
實訓四：器具通氣管和環形通氣管的結構和功能的認識實訓；
實訓五：拖布池、立式小便器、掛式小便器和小便槽的給排水原理和功能的認識實訓；
實訓六：自閉閥式?jīng)_水蹲便器、立式面盆、整體浴室的給排水原理和功能的認識實訓
四、流程及配置：
辦公樓給水方式為普通給排水，給水入管入框架后立管道至二層，在二層經水表后布水給拖布池、采用按鈕自閉式?jīng)_水閥的掛式小便器和小便槽，排水接至本層排水橫管后再入立管。住宅樓給水方式為一戶一表式，給水入管設水表井，上面設分水器，各分戶管設置閥門和水表（按6戶計），一層立管6根，至二層立管5根，二層布水管以上為四根，一層由左至右衛生器具分別為：附帶存水彎自閉式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂?shù)耐该魈柲芄�，并裝有太陽能模型），按實際工程連接入排水橫管后連入辦公樓排水立管，再匯合集中排出。

友情提示：
1、設備驗收：各采購單位收貨時請檢查給排水管道安裝實訓裝置的貨品外觀，核實的給排水管道安裝實訓裝置及配件，拒收處于受損狀態的給排水管道安裝實訓裝置；

2、設備質保：茂育將為各采購單位提供給排水管道安裝實訓裝置說明書內的質保條件和質保期，在質保范圍內提供對給排水管道安裝實訓裝置的免費維修，超出條件承諾時提供對給排水管道安裝實訓裝置的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е?/span>給排水管道安裝實訓裝置的選型錯誤或購置給排水管道安裝實訓裝置數量錯誤，造成給排水管道安裝實訓裝置的退換貨要求，將不被接受；

4、設備貨期：對給排水管道安裝實訓裝置的發貨期為參考值，如您需要了解給排水管道安裝實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；

5、如各采購單位對給排水管道安裝實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關給排水管道安裝實訓裝置的技術咨詢。
