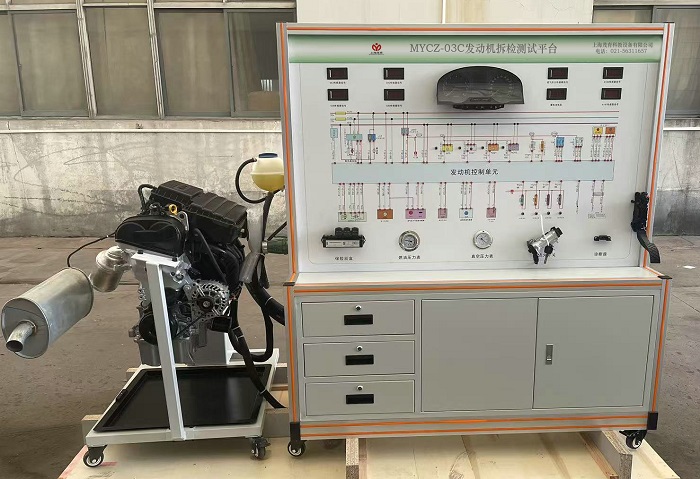

MYCZ-03C發動機拆裝檢測平臺

一、發動機拆裝檢測平臺-產品簡介
該設備采用電控汽油發動機總成(翻新五菱N15A比賽機型,易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。

二、功能特點
1.實訓臺面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控制系統的工作原理；
2.實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。
拆裝翻轉臺架由電控汽油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、發動機電控單元、冷卻系統、供油系統、蓄電池等組成；
3.帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地；
運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；
4.實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；
5.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色系統電路圖，實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等；
6.實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；
7.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、運行檢測控制臺：
（1）實訓臺面板采用帶檢測端子的原理面板：面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖；并安裝傳感器與執行器的檢測端子。
（2）設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼制抽屜3只，雙開門儲物柜），耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配25mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
（3）設備外形:1700*700*1700mm。
（4）面板箱安裝U形插接式機械故障設置終端。
12.平臺包含的發動機運行檢測診斷模塊，可實現發動機拆裝檢修作業，可實現進行發動機電氣故障診斷、機械類故障診斷、發動機分解及測量、發動機安裝及試運行。
13.平臺具備發動機拆裝翻轉架，可支持完成發動機拆裝檢修作業，翻轉架約高850mm，寬610mm，長950mm。
14.平臺安裝五菱N15A比賽機型發動機總成，包含全套發動機傳感器與執行器及附件，可實現發動機運行測試與故障診斷作業。
15.平臺的檢測臺內設有供油箱，并設有油量顯示儀表和加油口。
16.平臺可實現發動機氣缸漏氣診斷與漏氣測量分析。
17.平臺具備可移動式發動機控制系統與發動機實現電路、冷卻水路等快速連接，自帶充電器，配備發動機ECU。
18.平臺可實現發動機機械故障設置，可設置多種機械故障。
U形插接式機械故障設置終端，可設置斷路、短路、偶發、接觸不良、CAN線反接故障。
U形插接式機械故障設置終端
設故方法
測量盒設故類型：
1)斷路故障:拔下U形插頭為斷路故障；
2)虛接故障:拔下U形插頭在上下管腳兩端插入帶電阻的連接香蕉連接線為虛接故障；
3)短路故障: 拔下U形插頭,通過配套帶電阻的香蕉連接線將上下兩個管腳絞接一起與12V+或者12V-短接,為短路故障(對正極短路與對負極短路故障)（★注：對電源或地線短路時要考慮可行性方可進行）；
4)交叉錯接故障:將兩個U形插頭拔下，通過兩條香蕉連接線交叉連接，為交叉錯接故障（適用 CAN 線故障設置）；
19.平臺內含故障診斷模塊（包含原車診斷座與診斷儀），能夠?qū)崿F(xiàn)市面上常見車型的故障診斷儀，包括2023年度公布年全國職業院校技能大賽汽車維修賽項指定車型，可對車輛和發動機進行故障診斷分析，具備查看車輛系統的版本信息、故障碼，清除故障碼等功能。平臺診斷部分使用的輸入電壓為：12V直流電壓。
（注：診斷儀選配）

友情提示：
1、設備驗收：各采購單位收貨時請檢查發動機拆裝檢測平臺的貨品外觀，核實發動機拆裝檢測平臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供發動機拆裝檢測平臺使用說明書和質保期，在質保范圍內提供對發動機拆裝檢測平臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌陌l(fā)動機拆裝檢測平臺選型錯誤或設備購買數量錯誤，造成發動機拆裝檢測平臺的退換貨要求，將不被接受；
4、設備貨期：對發動機拆裝檢測平臺的發貨期為參考值，如您需要了解發動機拆裝檢測平臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對發動機拆裝檢測平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關發動機拆裝檢測平臺的技術咨詢；
