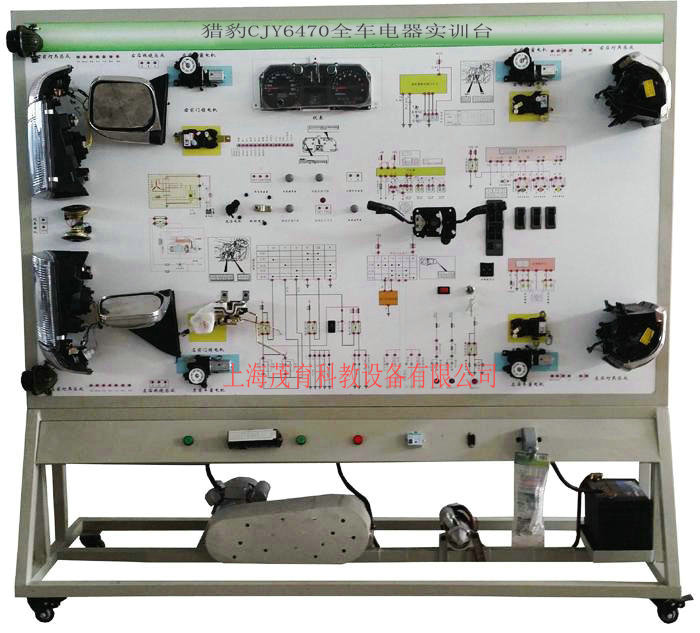

MY-9006獵豹CJY6470全車電器實訓臺

獵豹CJY6470全車電器實訓臺-是配合大專院校，部隊、汽修等專業的教具之用，通過專業課程的教學和本模型演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握專業知識。
二、實訓臺結構組成：
全車電器實物為基礎，展示燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電動門鎖系統、雨刮系統、音響等各系統的組成結構和工作過程，可移動式臺架。
三、實訓臺功能：
1、演示燈光系統的工作、信號燈的工作；
2、演示起動充電系統的工作，可用萬用表檢測線路接頭電壓及電流，并設有斷路故障；
3、演示發動機燃油系統的工作，可在實訓臺上觀察燃油的噴油，配有噴油器、噴油支管、燃油壓力管；
4、演示加熱塞的功能：配有加熱塞溫度顯示，由電機驅動高壓泵運轉，可演示不同載荷下噴油量的變化。
5、測量面板上配備測量端子，可以使用萬用表或示波儀等測量元件的電流、電阻或電壓等參數的數值或波形。
6、實訓臺配備故障設置系統，可以設置40個故障，包括開路、短路、元件損壞和高電阻狀態下等故障。
7、實驗臺支架采用優質鋼材焊接，表面經過噴塑處理。
8、對于轉動部位和加熱部位設置安全防護措施。
9、所有電器部件設置接線端子，提供線路連線
10、系統電器元件線路實際操作和故障設置，實時模擬各系統故障，并進行診斷和排除。
11、可分別進行各組成部分線路的基礎學習和實訓，同時又能進行綜合的學習和實訓。
12、能學習汽車基本電器的線路組成，了解各部分的相互聯系和影響，完整掌握全車電路的基本知識和故障排除。
四、技術參數：
1、外形尺寸: 2080×650×1800mm (長×寬×高)
2、動力電源：220V交流電壓；
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/12V
四、基本配置（每臺）

序號	名稱	規格型號	單位	數量
1	示教板面板	裝有各種檢測端子以及彩色電路圖	套	1
2	發動機控制電腦(ECU)	原車	套	1
3	診斷座	原車	個	1
4	點火開關	原車	個	1
5	組合儀表	原車	套	1
6	組合開關	原車	套	1
7	左右前大燈總成	原車	套	1
8	左右前霧燈	原車	套	1
9	左右轉向燈	原車	套	1
10	左右轉向邊燈	原車	套	1
11	左右組合尾燈	原車	套	1
12	牌照燈	原車	套	1
13	高位剎車燈	原車	個	1
14	燈光開關	原車	套	1
15	剎車燈開關	原車	套	1
16	倒車燈開關	原車	套	1
17	危險燈開關	原車	套	1
18	線束	茂育配套	套	1
19	雨刮總成	原車	套	1
20	雨刮控制器	原車	個	1
21	噴水電機	原車	套	1
22	噴水壺	原車	套	1
23	喇叭	原車	個	2
24	喇叭繼電器	原車	個	1
25	X觸點繼電器	原車	個	1
26	霧燈繼電器	原車	個	1
27	無分電器點火系統	含點火器總成、火花塞、曲軸位置傳感器	套	1
28	模擬噴油嘴指示燈	茂育配套	套	1
29	燃油泵繼電器	原車	個	1
30	燃油泵指示燈	原車	個	1
31	曲軸位置傳感器及信號輪	原車	套	1
32	電動窗主開關	原車	套	1
33	左右前車門電腦	原車	個	1
34	舒適電腦	原車	個	1
35	右前門鎖電機	原車	套	1
36	左右后電動窗電機	原車	套	1
37	左右后電動窗開關	原車	套	1
38	左右后門鎖電機	原車	套	1
39	汽車音響總成	原車	套	1
40	揚聲器	6"，200W	對	1
41	起動機總成	原車	臺	1
42	發電機總成	原車	臺	1
43	三相異步電動機	TY100L1-4	臺	1
44	蓄電池	12V45Ah	臺	1
45	保險絲盒	茂育配套	個	2
46	電源總開關	50A	個	1
47	移動臺架(帶自鎖腳輪裝置)	2080×700×1800mm(長×寬×高)	臺	1
48	故障模擬與排除裝置		套	1
49	教師手冊		套	1
50	合格證與保修卡		套	1

友情提示：
1、設備驗收：各采購單位收貨時請獵豹CJY6470全車電器實訓臺的貨品外觀，核實獵豹CJY6470全車電器實訓臺的數量及配件，拒收處于受損狀態的獵豹CJY6470全車電器實訓臺；
2、設備質保：茂育將為各采購單位提供獵豹CJY6470全車電器實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對獵豹CJY6470全車電器實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌墨C豹CJY6470全車電器實訓臺選型錯誤或設備購買數量錯誤，造成獵豹CJY6470全車電器實訓臺的退換貨要求，將不被接受；
4、設備貨期：對獵豹CJY6470全車電器實訓臺的發貨期為參考值，如您需要了解獵豹CJY6470全車電器實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對獵豹CJY6470全車電器實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關獵豹CJY6470全車電器實訓臺的技術咨詢。
