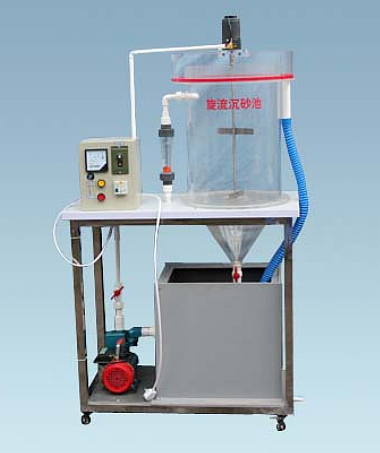

MYH-204旋（渦）流式沉砂池設備

旋（渦）流式沉砂池設備--實驗原理和目的：
1、加強對旋（渦）流式沉砂池的理解。
2、掌握該裝置的沉砂性能及測定方法。
3、了解該裝置各部位流速技術數據。
2、實驗原理：
旋（渦）流沉砂池利用水力旋（渦）流使泥砂和污水分開，從而達到除砂的目的。污水從切線方溝進入圓形沉砂池，進水渠道設有一躍水檻，使可能沉積在渠道底部的砂子向下滑入沉砂池；還設有一個檔板，使水流及砂子進入沉砂時溝底流動，并加強附壁效應。在沉砂池中間設有可調速的槳板，使池內的水保持環流。在槳板、檔板和進水水流的共同作用下，沉砂池內會產生螺旋狀環流，在重力作用下，砂子下沉并向中心移動，由于越靠近中心水流斷面越小，水流速度逐漸加快，最后將沉砂落入砂斗。
二、主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：80-150L/h、
3、裝置外形尺寸：700mm×500mm×1400mm、
4、工作電源：AC220V±10%、50Hz，單相三線制，功率370W，安全保護：具有接地保護、漏電保護、過流保護、
三、主要配置：
1、原水箱1只：白色PP板材質、厚度10mm，300×400×400mm、底板上安裝有放空閥，方便將水排凈；
2、清水箱1只：白色PP板材質、厚度10mm，250×400×400mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率15W、轉速120rpm）、（含調速器1只）
4、旋流沉砂池1套，透明有機玻璃材質、壁厚8mm，Ø300×500mm、
5、304不銹鋼高壓水泵、流量：1m3/n、揚程：15（m）功率370W；
6、攪拌電機1臺、304不銹鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1只）
7、流量測量與調節：進水轉子流量計1只：量程60~600L/h；
8、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
9、配套UPVC連接管道和閥門（中財品牌）。
10、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

---
