MYN-236G型機器人柔性制造綜合實訓裝置

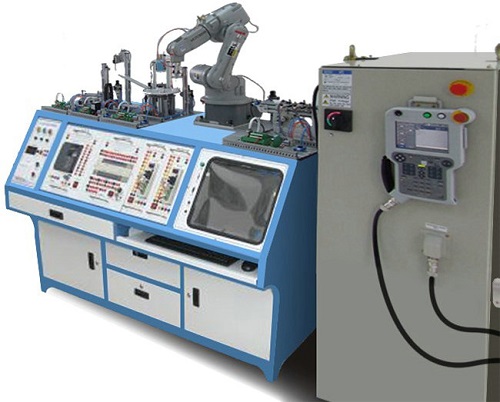

機器人柔性制造綜合實訓裝置 (五單元)采用鋁合金安裝實訓平臺，生產供料單元,運輸單元及倉庫單元等部分組成,學生可根據學習需求按照實訓項目要求選擇需要的部件和安裝位置,可在鋁合金安裝平臺上組成各種不同的產品生產過程的生產設備。多種控制方式融為一體，同一種負載模型可以通過多種驅動方式進行控制，真正實現培養學員的創新思路和技能。二、產品特點
該實訓裝置是一種最為典型的機電一體化、自動化類產品，適合機械制造及其自動化、機電一體化、電氣工程及自動化、控制工程、測控技術、計算機控制、自動控制等相關專業的教學和培訓。接近工業生產制造現場基礎上又針對實訓教學進行了專門設計，強化了各種控制和工程實踐能力。
系統由五個單元組成，分別為：上料檢測單元、搬運單元、分揀單元、倉儲單元和機器人單元，控制系統西門子PLC進行控制，具有較好的柔性，在單個培訓完成以后，又可以將相鄰的兩單元、三單元…直至六單元連在一起，學習復雜系統的設計、安裝、編程、調試和整機運行。

三、技術指標
1、輸入電源：?jiǎn)蜗嗳�線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.0kVA
4、整機尺寸：2400m×1700mm×1400mm
三、系統組成：系統的硬件由五個單元組成
1、上料檢測單元
由料斗、回轉臺、導料機構、平面推力軸承、工件滑道、提升裝置、計數電容開關、顏色識別光電開關、開關電源、可編程序控制器、按鈕、I/O接口板、通訊接口板、直流減速電機、SMC電磁閥及SMC氣缸組成，主要完成將工件從回傳上料臺依次送到檢測工位，提升裝置將工件提升并檢測工件顏色。
2、搬運單元
由機械手、橫臂、回轉臺、旋轉氣缸、開關電源、可編程序控制器、按鈕、通訊接口板、多種類型SMC電磁閥及SMC氣缸組成，主要完成將工件從上單元搬至下一單元。
3、分揀單元
通過皮帶、顏色傳感器、材質傳感器、SMC氣動組件、三相異步電動機、西門子變頻器、編碼器組成的物料分揀控制單元，
4、倉儲單元
由滾珠絲杠、滑桿推出部件、分類料倉、步進電機、步進驅動器、SMC電磁閥和SMC氣缸、電感傳感器、主要完成按工件類型分類，將工件推入料倉，倉儲單元由標準型材構成9倉位的倉庫，每個倉庫配一個工業的光電傳感器。
5、機器人單元
由六自由度工業機器人（含控制器）、橫臂、回轉臺、旋轉氣缸、開關電源、可編程序控制器、按鈕、多種類型電磁閥及氣缸組成，主要完成將工件從上單元搬至下一單元。
6、設備優點：
設備采用了全鋼制結構，計算機嵌入式設計，既符合編程又方便機械裝調，突出了實訓設備一體化的特點，增強了實訓室的整體效果，便于日常管理；
 集成了多種控制方式，實訓機構可以通過PLC控制、單片機控制和電子線路控制，真正做到任務引領的方式將多專業知識有機融于一體；
 模塊化設計，兼容多種型號的PLC、變頻器等工控裝置，實現因地制宜的多元化教學，可針對不同的教材與教學大綱開展實訓項目；
 不拘一格的運動實訓單元設計，運動實訓單元包括上料單元、搬運單元、分揀單元和倉儲單元，幾個單元之間位置可以互換，不拘于一種組合方式，物料流動形式具有多向性，全方位激發學員的創新思維；
 多種驅動方式，本套設備集成了多種類型的電機，三相異步電動機、步進電機，訓練與考核學員綜合運用能力。
四、控制系統：西門子系列
由西門子S7-1500系列主機CPU1511C-1PN,觸摸屏用精簡系列KTP1200 BASIC，變頻器G120系列，西門子交流接觸一個，西門子直流電源一臺，
五、實訓桌
采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方�？梢詢�(nèi)嵌入計算機系統，并配備可隱藏式書桌，既能做實操平臺又能做編程工位還能進行理論教學。桌下前柜內存放執行模型電腦機箱等，后柜可用于存儲實訓模塊，抽屜內具有工具箱模具，便于存放工具、萬用表、導線、實驗指導書等，方便實訓室管理。桌面部分：采用20mm鋁型材拼接式設計，鋁型材表面平均分布T型槽，學員可以利用T型槽輕松布局和安裝執行機構零件，方便實訓操作。
六、實訓模塊
外殼采用優質鋼板加工而成，表面進行靜電噴塑處理。面板采用優質純鋁板加工，進行化學蝕刻彩色處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用。設置的電路美觀整齊、科學規范。統一的尺寸規格，使得所有掛箱均可隨意更換，操作方便。
七、實訓單元
實訓單元:-共包括上料單元、搬運單元、分揀單元和倉儲單元，采用優質鋁材或異型材做框架，原裝西門子或歐姆龍?jiān)�器件做電控檢測部分，每個單元與單元之間可自由組合搭配，形成不同的控制模式，方便教師設置課題。如（按物料流動順序）：課題一、上料單元→搬運單元→分揀單元→倉儲單元，課題二、倉儲單元→搬運單元→分揀單元，課題三、上料單元→倉儲單元→搬運單元等等，可以任意組合，靈活多變。每個實訓單元都配有特制的底座，底座上集成執行單元機構、電磁氣動閥、傳感器保護電路等裝置，實訓方便接線簡便可靠。
八、實訓項目
1、了解傳感器的應用
2、觀察氣動元件的應用
3、掌握PLC控制技術
4、工件上料程序控制
5、工件搬運程序控制
6、工件檢測程序控制
7、工件搬運安裝程序控制
8、工件安裝程序控制
9、工件分類程序控制
10、多工作工位程序控制
11、工作單元聯網程序控制
12、步進電機驅動控制
13、電氣控制系統安裝調試
14、機械系統安裝調試
15、電機驅動調試
16、系統維護和故障檢測技術
九、配套工具
實操工具包及各類實驗導線- 扳手、螺絲刀、特種工具--1套-菲尼克斯工具套裝。

---
