MYNJ-22拖拉機雨刮系統實訓臺

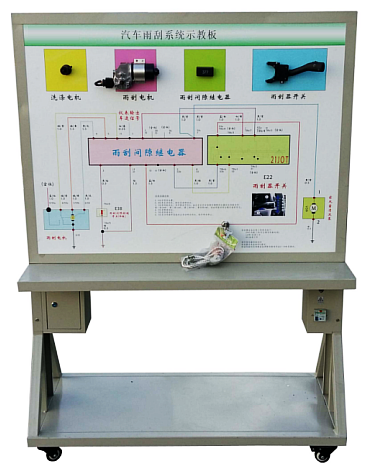

（參考圖）

拖拉機雨刮系統實訓臺-產品簡介
該設備采用 750P拖拉機雨刮系統實物為基礎，充分展示拖拉機雨刮系統的組成結構和工作過程。
適用于學校對拖拉機雨刮系統理論和維修實訓的教學需要。
二、功能特點

1.真實可運行的雨刮系統，充分展示雨刮和清洗系統的組成結構。
操縱組合開關的雨刮和清洗檔，可執行間歇刮水、低速刮水、高速刮水、清洗刮水等雨刮和清洗系統的功能，真實演示雨刮系統的工作過程。
2.面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析雨刮和清洗系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測雨刮和清洗系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數

1.外形尺寸：1240×600×1700mm(長×寬×高)
2.外接電源：AC 220V±10% 50Hz
3.工作電壓：DC 12V
4.工作溫度：-40℃～+50℃
5.顏色：7032
6.鋼管：40*40*3mm
7.機柜：1.5mm冷板沖壓成形，背面設置維修門；
8.移動腳輪：100*60mm
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖	套	1
2	點火開關		個	1
3	雨刮開關		套
4	雨刮總成		套	1
5	噴水電機		套	1
6	雨刮繼電器		個	1
7	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm(長×寬×高)	臺	1
8	故障模擬與排除裝置		套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查拖拉機雨刮系統實訓臺的貨品外觀，核實的拖拉機雨刮系統實訓臺及配件，拒收處于受損狀態的設備；

2、設備質保：茂育將為各采購單位提供拖拉機雨刮系統實訓臺說明書內的質保條件和質保期，在質保范圍內提供對本實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致拖拉機雨刮系統實訓臺的選型錯誤或購買本實訓臺數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對拖拉機雨刮系統實訓臺的發貨期為參考值，如您需要了解拖拉機雨刮系統實訓臺的精確貨期，請與上海茂育的銷售人員聯系；

5、如各采購單位對拖拉機雨刮系統實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關本實訓臺的技術咨詢。
