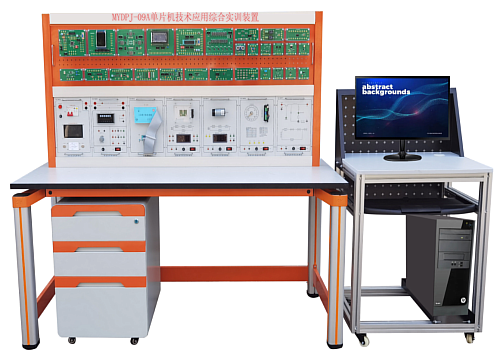

MYDPJ-09A單片機技術綜合應用實訓裝置

一、單片機技術綜合應用實訓裝置-產品特點：
1.本實訓臺根據國家職業標準中相關內容，將單片機應用技術、應用電子及無線電技術等課程通過工作任務訓練有機結合在一起，實現將典型工作任務量化為多個子任務，提供豐富的實訓單元模塊，包括單片機（MCS51、STM32）、顯示、傳感器、執行對象、按鍵開關、信號采樣處理、無線通信等模塊，適合各類高等職業院校的《單片機技術》、《電子技術應用》、《數字電子技術》、《模擬電子技術》等課程的實訓教學。
2.實訓單元模塊采用獨立的模塊化、半開放式設計，各個模塊中輸入、輸出及控制口的大部分管腳均采用防轉柱及插座引出。可根據教學內容需要，任意選擇實訓模塊進行組合設計，通過連線及編寫控制程序來完成，具有較強的創新性。
3.實訓單元模塊由透明元件盒及PCB板構成，元件盒體由透明有機工程塑料注塑而成，面板采用PCB板制作而成。導線插孔采用防轉座引出，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓，模塊間采用排線或連接導線進行連接。

二、技術性能：
1、輸入電源：?jiǎn)蜗嗳�線～220V±10% 50Hz
2、裝置容量：＜1.5kVA
3、外形尺寸：實訓平臺1600mm×700mm×1530mm
         電腦桌560mm×600mm×1020mm
4、安全保護：具有漏電保護功能，安全性符合相關國家標準
三、單片機技術綜合應用實訓裝置-基本配置及功能：
本裝置主要由實訓臺、電源掛件、直流電源/直流電壓表掛件、仿真器掛件、直流調速閉環系統掛件、溫度調節閉環系統掛件、步進電機控制系統掛件、數控電源研究系統掛件、實訓掛板、實訓模塊、電腦桌、活動柜及配件等組成。
1、實訓臺：
（1）桌子臺面板：E1級三聚氰胺復面合成板，加防靜電膠皮，臺面厚度約25mm。
（2）采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度：約800mm，桌面板下設支撐框架，截面尺寸約為30x30mm，承受力約300Kg。
（3）立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：約70x70mm，比重不小于3.0kg/m，四面帶槽，槽寬約8.2mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。
（4）C字形鋁壓成型構件為左、右對稱件，外形不小于160x166x70mm，單件比重不小于0.37kg，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
（5）實驗臺架采用獨立框架式結構設計，框架由上中下左右五根工業型材分割為上下兩個區域，所有型材表面光滑，無凹槽，用于放置交直流電源、測量?jī)x器儀表和實驗?zāi)�塊等。實驗臺兩側提供單相多功能插座和三相四線交流電源插座，為外配儀器設備提供工作電源。
2、活動儲物柜
采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥440x45x18mm，抽屜采用聯體鎖設計，底部配有4個1.5寸萬向帶剎車腳輪。
3、電源掛件：
提供單相漏電保護器、智能電源管理系統、電源指示、電源保護及AC220V電源輸出接口。
4、直流電源、直流電壓表掛件：
提供五路固定直流電源輸出：±12V、±5V、+24V；提供一路0～5V直流可調電源；提供一只直流電壓表，量程0～20V，分為200mV、2V、20V三檔、精度0.5級。
5、仿真器掛件：
提供51仿真器一只，USB通訊接口2個，有延長線；串口通訊接口1個，有延長線。
5、直流調速閉環系統掛件：
提供24V直流單機一只，自帶霍爾編碼器A、B正交相位90度信號輸出，轉速0～1000rpm/min，0-5V PWM調節模塊一塊，轉速表可顯示當前電機的轉速。面板印有閉環系統原理圖，整個系統為工業閉環系統，集PID運算調節和高速計數器運算調節。
6、溫度調節閉環系統掛件：
由溫度表、加熱鹵素?zé)簟?-5V PWM調節模塊、DS18B20傳感器、PT100傳感器、溫度變送器和散熱風扇組成。溫度變送輸出有兩種方式，一個是DS18B20輸出的數字信號可以直接和單片機接口；一個是PT100經變送器輸出的電壓信號；加熱區由透明有機玻璃設計，便于觀察實訓過程中的變化。面板印有閉環系統原理圖，整個系統為工業閉環系統。
7、步進電機控制系統掛件：
提供DC6-40V供電的42步進驅動器1只，采用DSP技術，電流范圍0.3A-2.2A，具有半流、過壓和過流等短路保護，1600-6400細分可調，可驅動4、6、8線兩相步進電機，脈沖響應頻率最高可達75KHZ；提供2相步進電機42J06一只，步距精度5±%，耐壓500VAC，徑軸向跳動0.08以下，步距角1.8°，額定電流1A，8根引線。面板印有步進驅動器詳細參數圖表。
8、數控電源研究系統掛件：
輸入電壓+24V，+5V，系統通過STM32主機模塊、電壓、電流采樣模塊、PWM驅動電路完成直流穩壓電源的控制研究；面板印有控制系統原理圖。
9、實訓掛板：
掛在實訓臺上層，用于放置實訓模塊搭建實訓電路，滿足實訓教學需求。
10、實訓模塊：
實訓模塊由透明元件盒及PCB板構成，元件盒體由透明有機工程塑料注塑而成，面板采用PCB板制作。導線插孔采用防轉座引出，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；模塊間采用排線或連接導線進行連接，可根據實訓教學內容需要，組合成各種實際產品。
具體配置及功能如下：

序號	實訓模塊名稱	主要配置	數量
1	MCS51主機	可進行仿真51系列單片機及燒錄，并引出所有I/O口，并對I/O口工作情況進行燈光指示，且配有指示燈與晶振切換開關。	1塊
2	STM32主機	可進行STM32系列單片機燒錄、仿真，并引出所有I/O口，還提供STM32啟動方式的選擇開關及外部Flash存觸器	1塊
3	稱重傳感器	提供稱重傳感器及其放大電路，實現壓力測量	1塊
4	空氣質量傳感器	提供一種二氧化錫半導體傳感器，對各種空氣污染源都有很高的靈敏度，可對空氣質量進行檢測	1塊
5	超聲波發射接收	由超聲波發送、接收頭及解碼芯片等組成，實現超聲波收發功能	1塊
6	LM35溫度傳感器	提供LM35溫度傳感器，可用于溫度測量	1塊
7	18B20溫度傳感器	提供18B20數字溫度傳感器，可以直接得到數字溫度信號	1塊
8	光照傳感器	由1750FVI數字照度傳感器與PO188模擬照度傳感器組成，實現光照度測量	1塊
9	氣壓傳感器	由MS5611-01BA01氣壓傳感器及外圍電路組成，可測量大氣壓強	1塊
10	心率傳感器	采用專用心率傳感器模塊，光電式，用于檢測人體心率	1塊
11	數字溫濕度傳感器	采用DHT11數字式溫濕度傳感器	1塊
12	ICL7135模數轉換	由A/D轉換與譯碼/驅動電路等組成，實現模數轉換功能	1塊
13	并行A/D轉換	由ADC0809芯片組成，實現將模擬信號轉換為八位數字信號	1塊
14	并行D/A轉換	由DAC0832芯片組成，實現將八位數字信號轉換為0～5V的模擬信號	1塊
15	串行A/D轉換	由TLC2543芯片組成，實現將模擬信號轉換為數字信號	1塊
16	串行D/A轉換	由12位D/A轉換芯片TLC5618組成，實現將數字信號轉換為模擬信號	1塊
17	并串轉換模塊	由74LS164、74LS165芯片組成，分別實現將串行輸入信號轉換為并行輸出信號和將并行輸入信號轉換為串行輸出信號	1塊
18	運放模塊	提供典型運放芯片LM324及獨立器件，用于電路擴展	1塊
19	音頻解碼	由VS1053芯片組成，實現音頻解碼與錄制功能	1塊
20	音頻功放	由功放電路、音量調節電路組成，具有轉換速率高、失真小、輸出功率大，外圍電路簡單等特點	1塊
21	十進制計數器	提供4017十進制計數/分頻器，可以對輸入的脈沖個數進行計數	1塊
22	單次脈沖與時鐘	包括由74LS393組成的分頻電路和單次脈沖，可為其它實訓模塊提供單次脈沖及時鐘信號	1塊
23	8位動態數碼管顯示	由數碼管和驅動芯片組成，實現數字顯示功能。	1塊
24	8位靜態數碼管顯示	由數碼管和驅動芯片組成，實現數字顯示功能。	1塊
25	128×64液晶顯示	由128×64液晶屏組成，實現顯示圖形、漢字等功能	1塊
26	TFT觸摸屏	提供3.2寸電阻式觸摸彩屏，可實現彩色圖形、漢字顯示，檢測觸摸	1塊
27	八位獨立按鍵	提供8個獨立鍵盤，以點動方式輸出高低電平	1塊
28	矩陣鍵盤模塊	由16個按鍵與電阻組成，實現信號的輸入及擴展鍵盤功能	1塊
29	PNP三極管驅動	由9012與TIP42C組成PNP復合管	1塊
30	直流電機驅動	由4個功率三極管組成“H橋式驅動電路”，這是一個典型的直流電機控制電路	1塊
31	蜂鳴器	包含1個有源蜂鳴器與1個無源蜂鳴器，可以作提示音控制使用，低電平有效	1塊
3	揚聲器	提供一個8Ω/5W的揚聲器	1塊
33	直流電機	由直流電機、槽型光耦、三極管組成，實現直流電機的轉速控制及測量功能	1塊
34	交通燈	用雙色LED模擬交通燈，數碼管顯示倒計時秒數等功能	1塊
35	U盤、SD卡	由文件控制管理芯片CH376、SD卡（座）及USB座組成，可以實現數據存儲與讀取功能	1塊
36	AK040語音	由反相器芯片74HC04與語音芯片AK040組成，芯片中錄制有63種常用的語音，MCU可通過時序播放其中任意一段語音	1塊
37	RS485	由MAX485等組成，實現485方式與單片機進行通信	2塊

采用鋁型材和鈑金結構，臺面為防火、防水、耐磨高密度板；立柱及橫梁為30×30工業鋁合金型材，鍵盤位為抽屜式結構并用300mm導軌固定；底部裝有帶剎車萬向輪。尺寸約為560mm×600mm×1020mm。
12、活動柜：
采用鐵質雙層亞光密紋噴塑結構，優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，材料厚度不小于1.2mm。
13、配件：
提供與實訓設備配套的實訓指導書和實訓導線。
五、實訓項目：
單片機基礎實訓項目
1、跑馬燈
2、計數器
3、定時器
4、外部中斷
5、音頻驅動
6、蜂鳴器驅動
7、查詢式鍵盤
8、矩陣鍵盤顯示
9、電子音樂演奏
10、128×64液晶顯示
11、動態掃描數碼管顯示
12、靜態掃描數碼管顯示
13、ADC0809應用
14、DAC0832應用
15、TLC2543串行AD轉換實驗
16、TLC5618串行DA轉換實驗
17、74LS164串轉并實驗
18、74LS165并轉串實驗
19、AK040語音測試
20、DS18B20溫度測量電路
21、RS232串行51通信
22、RS232串行STM32通信
23、STM32觸摸屏顯示
24、STM32 ADC的使用
25、STM32內部溫度傳感器溫度測量顯示
26、STM32外部Flash
27、RS485通信
單片機綜合實訓項目
1、出租車計價器
2、超聲波倒車?yán)走_(dá)
3、電子語音萬年歷
4、電子稱
5、交通燈控制系統
6、溫度調節閉環控制系統
7、直流步進控制系統
8、直流調速閉環控制系統
9、數據采集系統
10、環境監測系統
11、DDS信號發生器
12、MP3音樂播放器

---
