電梯安裝維修與保養實訓考核設備,電梯安裝維修與保養實訓考核裝
實訓設備應根據電梯崗位要求針對維修人員實際操作，對電梯安裝、維修、保養、調試等項目的培訓。適用于職業院校、技工學校、電梯企業的教學、實訓、鑒定、考核等。

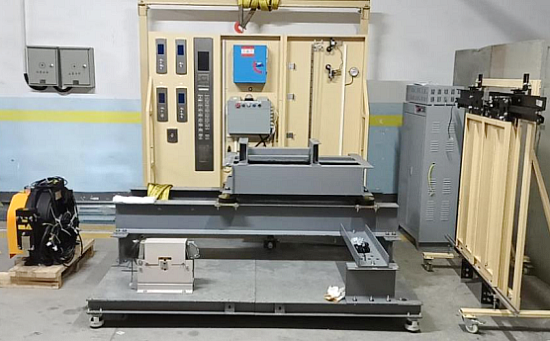

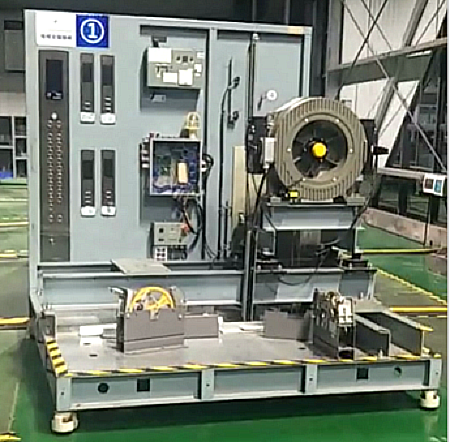

實訓設備應將一臺電梯的主要部件以平鋪的形式展現，電梯機房、層轎門系統、呼梯操縱、井道信息反饋等，單元之間聯動可以模擬電梯的運行狀態，方便操做，適用于練習、考評、比賽等項目。能夠?qū)W習和掌握實梯的電氣安裝布線、電梯機械調整、調試、檢測、安裝、拆卸維保技術及技能。具有電梯運行的真實功能，科學、安全、合理的整合電梯安裝、維修、保養的實訓考核功能。
二、基本參數：
1.主要參數：
(1) 設備及人員操作空間尺寸：≤5000mm×7000mm×2500mm。
(2) 工作電源：三相五線 AC380V ±7.5% 50Hz。
(3) 安全保護措施：接地保護、過流、過載、漏電保護及防摔、防撞
保護功能，符合國家相關的標準。
(4) 最大功率消耗：≤10KW。
(5) 額定速度：1 米/秒。（按國際電梯技能競賽要求）
(6) 層站：4 層4 站。
(7) 控制方式：一體化控制器。
(8) 制動形式：塊式
(9) 拖動方式：VVVF。
(10) 基站： 1 層。
(11) 外呼顯示：液晶顯示。
(12) 呼梯盒：一體壁掛式。
(13) 轎內顯示：液晶。
(14) 開門方式：中分。
2.控制系統
控制系統采用市場主流一體機控制系統，并配套內選外呼控制系統，可模擬進行呼梯控制等功能，控制柜鏈接采用插接式方便組裝與更換場地位置。
(1) 最大樓層 單梯2～64 層
(2) 電梯運行速度 ≤4.00m/s
(3) 群控?cái)?shù)量 ≤8 臺
(4) 啟動力矩 150% 0Hz（帶PG 卡矢量控制）
(5) 速度控制范圍 1:1000（帶PG 矢量控制）
(6) 力矩精度 ±5%
(7) 頻率控制范圍 0～120Hz
3.曳引系統
曳引系統采用真實電梯曳引機，按照真實電梯的安裝方式安裝在機械框架上，機械框架由腳輪可變換場地位置。還配備的機械可移動式吊架，可對曳引機進行維修、調整、安裝保養等項目的操作。
(1) 電壓：380V
(2) 額定速度：1m/s
(3) 懸掛比：2：1
(4) 曳引繩直徑：Ф10
(5) 曳引輪直徑：400mm
(6) 功率：4.2kw
(7) 額定轉速：96rpm
(8) 額定頻率：25.6Hz
(9) 極數：32 極
(10) 標準配置的編碼器（1837-2048p/r)
(11) 制動力矩：700（N.m）
(12) 制動器電壓DC110
4.限速器
限速器采用電梯標準設備，可進行保養、安裝和調整。
(1) 額定速度：1m/s
(2) 繩輪節圓直徑:241mm
(3) 結構形式：離心甩塊式
(4) 鋼絲繩直徑：8mm
5.門機臺架
(1) 控制方式：矢量控制
(2) 最大功率：150W
(3) 開門寬度：(02/C 型, PL=800)
(4) 環境溫度：0 至+50°C
(5) 電源：127/230V +/-20%
(6) 評估壽命：200 萬次
(7) 開門寬度： PL=800
(8) 門板形式：防火門板 ★（按國際電梯技能競賽要求）
(9) 材料厚度≥1mm
(10) 表面處理：外表噴塑處理
(11) 開門寬度:800mm
(12) 門扇高度：1000mm
6.電梯操縱單元
(1) 外呼操縱盤：4 層4 站
(2) 轎頂檢修箱：
(3) 底坑檢修箱
三、功能要求：
1.基本設備功能
(1) 防搗亂保護
(2) 司機操作
(3) 反向指令自動取消
(4) 開門保持按鈕
(5) 獨立服務
(6) 駐停服務
(7) 自動泊梯
(8) 自動返回基站
(9) 轎頂檢修
(10) 控制柜緊急電動運行
(11) 開、關門按鈕
(12) 廳外及轎內方向顯示
(13) 數字式大廳/轎內顯示
(14) 轎內LCD 顯示
(15) 轎內/廳外顯示
(16) 自動在平層
(17) 密碼功能
(18) 轎廂錯誤指令取消
(19) 大廳呼梯指令取消
(20) 本層廳外開門
(21) 重新初始化運行
(22) 就近平層
(23) 終端樓層保護
(24) 關門力矩保護
(25) 啟動時力矩補償
(26) 開/關門按鈕燈
(27) 大廳呼梯指令取消
(28) 最佳曲線自動生成
(29) 防打滑保護
(30) 故障歷史記錄
2.可完成實操項目
(1) 機房配套設施檢查、保養、維修、調整
(2) 曳引機項目檢查、保養、維修、調整
2.1）曳引機的保養
2.2）曳引機機座枕梁的安裝與調整
2.3）曳引輪和抗繩輪安裝調整；
2.4）曳引機制動器閘瓦間隙調整；
2.5）曳引機更換齒輪油；
2.6）曳引繩的懸掛安裝與調整
3.限速器項目檢查、保養、維修、安裝、調整
4.轎門機項目檢查、保養、維修、安裝、調整
4.1）轎門地坎的安裝與調整；
4.2）電梯轎門門扇與門扇安裝與間隙調整。
4.3）電梯轎門門扇與門套安裝與間隙調整。
4.4）電梯轎門門扇與地坎安裝與間隙調整。
4.5）轎門門機構的安裝與調試；
4.6）轎門門扇的安裝與調整
4.7）門刀的安裝與調試；
4.8）電梯門機參數的設置與調試；
4.9）電梯開關門的調試；
4.10）電梯轎門系統的保養；
5.電梯操縱臺架設備
5.1）內選操縱盤的安裝、維護、保養、調整
5.2）外呼操縱盤的安裝、維護、保養、調整
5.3）轎頂檢修箱的安裝、維護、保養、調整
5.4）底坑檢修箱的安裝、維護、保養、調整
6.整機調試
6.1）控制柜主板調試學習
6.2）整機慢車調試學習
6.3）整機快車調試學習
6.4）整機機械調整學習
6.5）變頻器調試學習
6.6）通訊回路原理的組裝檢修實訓；
6.7）電氣電纜安裝實訓
