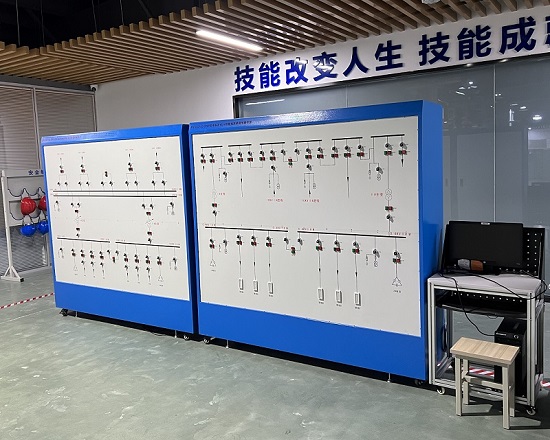

淺議變電站綜合自動化系統運行

它將傳統的變電站內各種分立的自動裝置集成在一個綜合系統內實現,并具有運行管理上的功能,包括:制表、分析統計、防誤操作、生成實時和歷史數據流、安全運行監視、事故順序記錄、事故追憶、實現就地及遠方監控并實現信息共享、不重復采集等。

　　變電站綜合自動化系統從其測量控制、安全等方面考慮,可劃分為三個系統。
　　(1)監控系統。監控系統是完成模擬量輸入、數字量輸入、控制輸出等功能的系統,一般具有測量和控制器件,用于站內線路和變壓器運行參數的測量、監視,以及斷路器、隔離開關、變壓器分接頭等設備的投切和調整。
　　(2)保護系統。在綜合自動化系統中,繼電保護宜相對獨立,除輸入量和跳閘要獨立外,保護的啟動、測量和邏輯功能也應獨立,此時,保護裝置需要通過串行通信接口送出的僅是某些保護動作的指示信號或記錄數據;也可通過通信接口實現遠方改變保護定值。此外,一般要求的故障錄波及測距功能由保護系統附帶完成,如有較高要求,則配置專用設備并有相應的通信接口。
　　(3)斷路器閉鎖系統。變電站綜合自動化系統應具有全方位的防誤操作系統,以通過閉鎖功能,有效地實現“五防”,從而保證電網和人身的安全。
1.關于后臺監控機的幾個問題：
　　1.1后臺監控機運行管理
　　在實際運行中,已經多次出現了后臺監控機由于人為和監控機本身等原因?qū)е掳c瘓不能工作,嚴重影響變電站的整體運行。為防止這種情況發生,一是要制定變電站后臺監控機的運行和管理制度并嚴格執行,對值班人員進行約束,防止利用后臺監控機玩游戲、上網,防止私自使用軟盤和光盤使監控機感染病毒等。二是加強管理部門的定期和不定期檢查,發現問題,立即處理,不留后患。三是設置操作系統和監控軟件密碼管理辦法,只有管理部門和變電站站長掌握密碼,普通值班人員不掌握密碼,防止隨意進入操作系統和啟動、停運監控軟件,防止使用后臺監控機的軟、硬件資源并遭到破壞。四是用監控軟件封裝操作系統,如東方電子生產的DF系列自動化系統的后臺監控軟件具有啟動后封裝操作系統的功能。監控軟件封裝操作系統是指當?shù)谝淮螁?dòng)后臺監控機時,監控機自動啟動操作系統后繼續啟動監控軟件,直至啟動到監控軟件界面,如果停運監控軟件,需要輸入密碼,只有掌握密碼的人才能停運監控軟件,進入到操作系統。目前,有一些變電站自動化系統的后臺監控軟件不具備這種功能,應與廠家技術人員共同解決。監控軟件封裝操作系統功能在防止后臺監控機被別人使用和被破壞等方面是十分有效的。在選擇后臺監控軟件時,應注意選擇具有這種功能的產品。
　　1.2后臺監控機機型的選擇
　　由于后臺監控機要求實時運行,處理的數據量比較大,響應速度快,而且處在強電磁環境,所以一般普通計算機無法滿足要求,在選擇時應選擇高性能工控機。高性能工控機能夠在強電磁環境工作,抗干擾性能強,能夠?qū)崟r(shí)運行,硬件設備工作穩定性好,能夠滿足變電站后臺監控系統的要求。目前在一些變電站,由于后臺監控機使用商用機、家用機和其它計算機,已經出現后臺監控機損壞而不能工作情況。高性能工控機能夠保證變電站后臺監控系統的安全穩定運行。
　　1.3后臺監控機不間斷電源的解決方案
在一些變電站中,沒有為后臺監控機配置不間斷電源,使用的是站用變交流電源。使用站用變交流電源存在下列弊端:一是當系統停電時,后臺監控機失去電源,不能工作;二是站用變交流電壓波動較大,電壓質量有時不合格,有時電壓高,燒毀計算機,有時電壓低,計算機不能工作,不能給后臺監控機提供合格的電源;三是當站用變一次熔斷器熔斷時,后臺監控機失去電源;四是當10 kV系統接地時,站用變交流電源受到嚴重的諧波干擾,影響后臺監控機的正常工作。所以,綜自變電站后臺監控系統應配備不間斷電源,以防止站用電出現故障時確保監控系統正常工作,特別是在發生事故后可以保證各種信息不至于丟失。但是,配置不間斷電源會增加變電站的建設成本,而且,電池的使用壽命也較短,容量也不大,故而可以采用如下方案:配置能將直流逆變成交流的逆變器,以站內直流蓄電池為逆變器的直流電源,逆變成交流后供給后臺監控機使用,容量選擇1 000 VA左右。配置這種逆變器,不用另外購置直流蓄電池,節省投資,而且變電站蓄電池具有容量大、壽命長、輸出穩定等優點。
1.4后臺監控軟件的備份問題
　　后臺監控機無論使用質量多好的后臺計算機,都有可能損壞,所以在變電站新投產時,都應該對后臺監控軟件進行備份,而且這種備份工作應隨變電站設備的變更及時更新。雖然有些廠家備份了某些變電站的后臺監控系統軟件,但是廠家畢竟是面向全國市場,其備份不太完善、可靠,因此,還是建議繼電保護管理部門做好各站后臺監控軟件的備份工作,并妥善保管,以防不測。后臺監控軟件的備份可以保存在移動硬盤或者光盤上。
2.保護監控系統事故和預警音響信號：
　　一些變電站的保護監控系統的事故和預警音響信號受后臺監控系統的控制,當后臺監控機不能工作時,事故和預警音響信號則不能發出,不能提示值班人員處理事故或故障,嚴重影響變電站的安全運行,對于這種情況,應與廠家聯系,共同處理,將保護監控系統的事故和預警音響信號獨立出來,不受后臺監控系統控制,防止發生后臺監控機不工作時發不出保護事故和預警音響信號情況。
3.綜合自動化系統的選型及定貨問題：
　　目前,綜合自動化系統的生產廠家很多,各廠家的軟件兼容性較差,然而現行的主要定貨規則是: 10kV保護與監控系統捆綁銷售,即購買誰的10 kV保護就得購買誰的后臺監控系統。這就造成了一個變電站的保護五花八門,不同廠家的產品接入監控系統時都要進行規約轉換或者接口轉換。這不僅會造成綜合自動化系統運行不可靠,同時還會造成許多應具有的功能不能實現。所以,在綜合自動化系統的選型及定貨問題上,一個變電站最好選用同一個廠家的產品,這樣做的好處在于:同一個廠家的產品的通信規約是一樣的,無須增加轉換環節;廠家在售后服務上也不會產生互相推諉的現象。
上述問題是變電站自動化系統在實際運行中出現的一些較為嚴重的問題,有的自己能夠處理,而大部分需要廠家處理,而有的是廠家也無法處理的,而這些問題的存在,不利于變電站的安全、可靠和穩定運行。在選擇變電站自動化系統時,應注意上述問題是否存在和變電站自動化系統的整體功能是否完備。變電站自動化系統是變電站的核心,選擇一套高質量的變電站自動化系統對于變電站的安全、穩定運行十分重要。
