三相鼠籠式異步電動機正反轉控制板的安裝與調試

一、實驗?zāi)康?br /> 1.掌握三相鼠籠式異步電動機正反轉控制線路的原理
2.理解電氣控制系統各種保護、自鎖、互鎖等環節
3.通過對三相鼠籠式異步電動機正反轉控制線路的安裝與接線，掌握由電氣原理圖接成實際操作電路的方法
4.加深對電氣控制系統各種保護、自鎖、互鎖等環節的理解
5.學會分析、排除繼電—接觸控制線路故障的方法
二、實驗步驟
調試步驟：

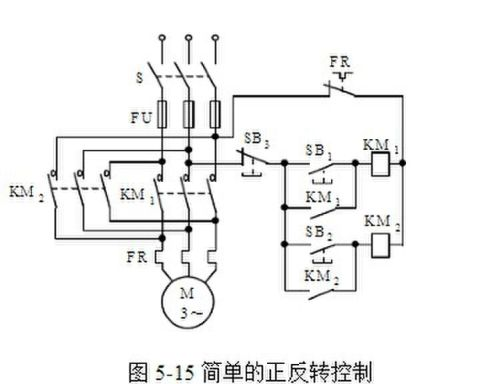

1.按圖所示接線，經指導老師檢查無誤后，方可進行通電操作。
2.合上刀開關S開啟控制板電源總開關，使輸出電壓為380V。
3.按正向啟動按鈕SB1，觀察并記錄電動機的轉向和交流接觸器的運行情況。
4.按反向啟動按鈕SB2，觀察并記錄電動機的轉向和交流接觸器的運行情況。
5.按停止開關SB3，觀察并記錄電動機的轉向和交流接觸器的運行情況。
6.再按反向啟動按鈕SB2，觀察并記錄電動機的轉向和交流接觸器的運行情況。
7.按停止按鈕SB3，斷開刀開關S，切斷控制板電源總開關。

故障排除：
⑴接通電源后，按啟動按鈕（SB1或SB2），交流接觸器吸合，但電動機不轉而且發出“嗡嗡”聲響；或者雖然能啟動，但轉速很慢。這種故障大多是主回路一相斷線或電源缺相。
⑵接通電源后，按啟動按鈕（SB1或SB2），如果交流接觸器通斷頻繁，且發出連續的噼啪聲或吸合不牢發出顫動聲，此類故障的原因可能是：
①線路接錯，將交流接觸器線圈與自身的動斷觸頭串接在一個回路上了。
②自鎖觸頭接觸不良，時通時斷。
③交流接觸器鐵芯上的短路環脫落或斷裂。
④電源電壓過低。
三、主要儀器介紹
1.交流接觸器

基本組成
交流接觸器主要有四部分組成:
(1)電磁系統,包括吸引線圈、動鐵芯和靜鐵芯；
(2)觸頭系統,包括三組主觸頭和一至兩組常開、常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的；(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭；
(4)絕緣外殼及附件,各種彈簧、傳動機構、短路環、接線柱等。
工作原理
當線圈通電時,靜鐵芯產生電磁吸力,將動鐵芯吸合,由于觸頭系統是與動鐵芯聯動的,因此動鐵芯帶動三條動觸片同時運行,觸點閉合,從而接通電源。當線圈斷電時,吸力消失, 動鐵芯聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,切斷電源。
使用接法
(1)一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線接到控制點上面。
(2)首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，并且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220V或 380V），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。

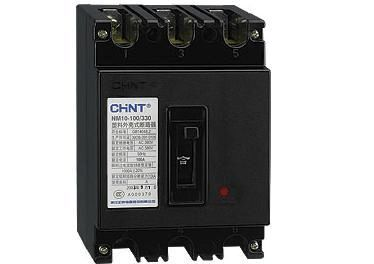

2.塑料外殼式斷路器

塑料外殼式斷路器(以下簡稱斷路器)一般作配電用，亦可為保護電動機之用。在正常情況下，斷路器可分別作為線路的不頻繁轉換及電動機的不頻繁起動之用。
配電用斷路器，在配電網絡中用來分配電能且作為線路及電源設備的過載、短路和欠電壓保護。
保護電動機用斷路器，在配電網絡中用作鼠籠電動機的起動和運轉中分?jǐn)嗉白鳛槭笮碗妱?dòng)機的過載，短路和欠電壓保護。
3.熔斷器

熔斷器是一種過電流保護器。熔斷器主要由熔體和熔管以及外加填料等部分組成。
使用時，將熔斷器串聯于被保護電路中，當被保護電路的電流超過規定值，并經過一定時間后，由熔體自身產生的熱量熔斷熔體，使電路斷開，從而起到保護的作用。以金屬導體作為熔體而分?jǐn)嚯娐返碾娖�，串�?lián)于電路中，當過載或短路電流通過熔體時，熔體自身將發熱而熔斷，從而對電力系統、各種電工設備以及家用電器都起到了一定的保護作用。具有反時延特性，當過載電流小時，熔斷時間長；過載電流大時，熔斷時間短。因此，在一定過載電流范圍內至電流恢復正常，熔斷器不會熔斷，可以繼續使用。
工作原理
利用金屬導體作為熔體串聯于電路中，當過載或短路電流通過熔體時，因其自身發熱而熔斷，從而分?jǐn)嚯娐返囊环N電器。熔斷器結構簡單，使用方便，廣泛用于電力系統、各種電工設備和家用電器中作為保護器件。

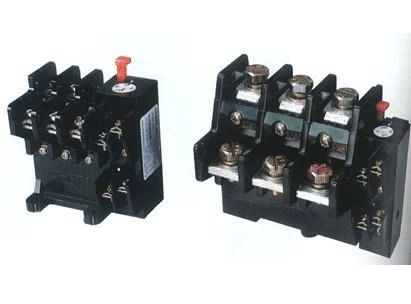

4.熱繼電器

熱繼電器是由流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變
，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。熱繼電器作為電動機的過載保護元件，以其體積小，結構簡單、成本低等優點在生產中得到了廣泛應用。
作用
主要用來對異步電動機進行過載保護，他的工作原理是過載電流通過熱元件后，使雙金屬片加熱彎曲去推動動作機構來帶動觸點動作，從而將電動機控制電路斷開實現電動機斷電
停車，起到過載保護的作用。鑒于雙金屬片受熱彎曲過程中，熱量的傳遞需要較長的時間，因此，熱繼電器不能用作短路保護，而只能用作過載保護熱繼電器的過載保護。符號為FR。
5.三相異步電動機

簡介
與單相異步電動機相比，三相異步電動機運行性能好，并可節省各種材料。按轉子結構的不同，三相異步電動機可分為籠式和繞線式兩種�；\式轉子的異步電動機結構簡單、運行可靠、重量輕、價格便宜，得到了廣泛的應用，其主
要缺點是調速困難。繞線式三相異步電動機的轉子和定子一樣也設置了三相繞組并通過滑環、電刷與外部變阻器連接。調節變阻器電阻可以改善電動機的起動性能和調節電動機的轉速。
原理
當向三相定子繞組中通入對稱的三相交流電時，就產生了一個以同步轉速n1沿定子和轉子內圓空間作順時針?lè)较蛐D(zhuǎn)的旋轉磁場。由于旋轉磁場以n1轉速旋轉，轉子導體開始時是靜止的，故轉子導體將切割定子旋轉磁場而產生感應電動勢（感應電動勢的方向用右手定則判定）。由于轉子導體兩端被短路環短接，在感應電動勢的作用下，轉子導體中將產生與感應電動勢方向基本一致的感生電流。轉子的載流導體在定子磁場中受到電磁力的作用（力的方向用左手定則判定）。電磁力對轉子軸產生電磁轉矩，驅動轉子沿著旋轉磁場方向旋轉。
通過上述分析可以總結出電動機工作原理為：當電動機的三相定子繞組（各相差120度電角度），通入三相對稱交流電后，將產生一個旋轉磁場，該旋轉磁場切割轉子繞組，從而在轉子繞組中產生感應電流（轉子繞組是閉合通路），載流的轉子導體在定子旋轉磁場作用下將產生電磁力，從而在電機轉軸上形成電磁轉矩，驅動電動機旋轉，并且電機旋轉方向與旋轉磁場方向相同。
