傳感器技術實訓室簡介

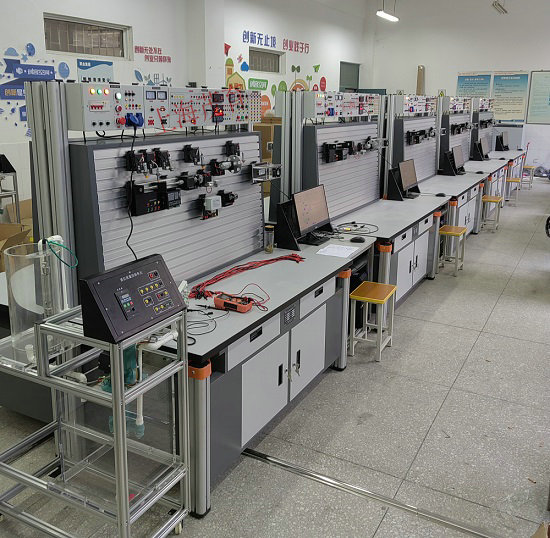

一、‌傳感器技術實訓室是機電工程系專業實訓室之一，主要承擔應用電子技術、機電一體化技術、電氣自動化技術專業的傳感器技術與應用課程的實驗或?qū)嵱?xùn)。‌實驗室主要承擔檢測與傳感技術、自動檢測技術等，能夠開出多種實驗項目，如金屬箔式應變片-單臂電橋搭建、差動變壓器的性能測試、電容式傳感器的位移特性測試、霍爾式傳感器振動測量、光纖傳感器的位移特性測試等‌。
實訓室的主要功能包括教、學、做一體化，學生通過完成常見的應變式、電容式、電感式、壓電式、熱電式、霍爾式、光電式等傳感器實驗項目，實現對光、磁、電、溫度、位移、振動、轉速等相關物理量的測量和研究。日常實訓采取分組教學形式，每組2~3名學生，基于各類傳感器的結構、原理，設計完成傳感器的實際測量應用。這不僅能提升學生理解和應用傳感器的能力，還能激發學生的學習興趣，培養他們的分析、觀察和實際操作能力。
二、建設目的：
智能傳感器及檢測技術實驗室的建設旨在打造一個創新、實踐與合作并重的科研平臺。通過引入先進的傳感器設備和數據分析工具，致力于培養學生的工程實踐能力和創新思維，探索智能傳感器技術在各領域的應用潛力。實驗室將促進學科交叉與產學合作，推動科研成果的轉化和技術應用，為學生提供一個全面發展的學習環境。

三、傳感器配置要求室：

序號	設備名稱	實驗項目	數量
1	MY-327B智能傳感器綜合應用實訓裝置（含視覺）	1.直線位移傳感器接線及信號采集訓練； 2.電感式傳感器(PNP) 接線及信號采集訓練； 3.電感式傳感器(NPN) 接線及信號采集訓練； 4.光電反射（NPN）接線及信號采集訓練； 5.光電反射（PNP）接線及信號采集訓練； 6.電容傳感器（PNP）接線及信號采集訓練； 7.電容傳感器（NPN）接線及信號采集訓練； 8.光電對射傳感器接線及信號采集訓練； 9.色標式傳感器接線及信號采集訓練； 10.光纖傳感器接線及信號采集訓練； 11.超聲波傳感器（模擬型）接線及信號采集訓練； 12.增量編碼器接線及信號采集訓練； 13.熱電阻傳感器接線及信號采集訓練； 14.熱電偶傳感器接線及信號采集訓練； 15.投入式液位傳感器接線及信號采集訓練。 16.溫濕度傳感器接線及信號采集訓練。 17.火焰?zhèn)鞲衅鹘泳€及信號采集訓練。 18.二氧化碳傳感器接線及信號采集訓練。 19.PM2.5及空氣質量傳感器接線及信號采集訓練。 20.工業視覺相機的接線及應用。 21.傳感器調試控制技術：信號放大與變送、信號采集、工程量值計算、應用與控制； 22.傳感器配線技術：傳感器接線圖識圖與施工；兩線制、三線制、NPN、PNP； 23.傳感器信號采集技術：開關量、模擬量、脈沖信號； 24.控制技術：物聯網控制、儀表控制、調試、排故；儀表維修和保養技術實訓； 25.配套電路技術：指示燈、供電電源等安裝調試與應用；	10臺
2	惠普電腦	i5-12500 內存：8G固態硬盤：512G N(W11H,260W,3+3)21.5寸。	10臺
