MY-554螺栓組及單螺栓聯接靜動態綜合實驗臺

一、螺栓組及單螺栓聯接靜動態綜合實驗臺-功能：
采用全新現代測試手段，利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備，其設計緊密結合螺栓聯接的教學內容，可完成螺栓應力與變形的測試與分析，測量數據穩定、重復性好，是當前理想的基礎教學實驗設備。
二、實驗臺性能特點：
1、該實驗臺為螺栓組及單螺栓的組合實驗臺，同時具有螺栓組靜態實驗及單螺栓靜、動態實驗組合功能。一臺實驗臺可完成兩種實驗臺的實驗功能。
2、螺栓靜動態受力、變形、剛度，軸向載荷，預緊拉力等實驗。
3、通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗；
三、實驗項目及內容：
1、螺栓組載荷分布及其測試；
2、靜態測試相對剛度變化對螺栓總拉力的影響；
3、動態測試相對剛度變化對螺栓應力幅值與動載荷幅值的影響。
4、電阻應變儀的工作原理及各測量點應變片的組橋方式

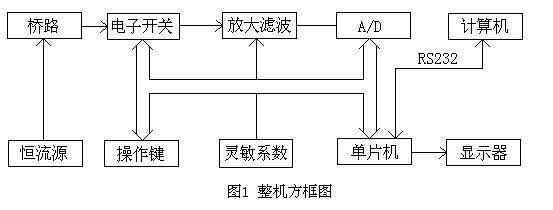

本儀器由精密恒流源,多路切換開關,前置放大器,低通濾波器,A/D轉換器,單片機,顯示電路,電源等部分組成見方框圖。

四、主要技術參數：
1、單相交流異步電機：90W、N=1400r/min
2、電阻應變片電阻值：R=120Ω；靈敏度系數：K=2.08
3、螺栓組實驗螺栓：M12（10個）
4、實驗單螺栓：M16（1個）
5、四路靜動態測試儀：測量范圍：0±30000με
1）零點不平衡：±10000με
2）基本誤差：0.2﹪FS
3）分辨率：1με
4）零點漂移：±2με/4小時、±0.5με/℃
5）測量方式：1/4橋、半橋、全橋
6、外型尺寸：800×350×600mm
五、配置清單：

序號	圖號	名稱	數量	備注
1	001	底座	1	焊接組件
2	002	連接座	1	焊接組件
3	002-1	連接座-底座	1	Q235
4	002-2	連接座-前后板	2	Q235
5	002-3	連接板-頂板	2	Q235
6	003	懸臂	1	焊接組件
7	003-1	懸臂背板	1	Q235
8	003-2	懸臂板	1	Q235
9	004	加載螺釘	1	45#
10	005	加載杠桿	1	活塞桿
11	006	杠桿螺釘	2	45#
12	007	銅套螺母	1	黃銅
13	008	傳感器底座	1	Q235
14	009	彈性連接塊	2	尼龍
15	010	補償片安裝片	2	不銹鋼
16	011	傳感器壓頭螺釘	1	Q235
17	012	中間實驗螺栓	10	45#
18	013	偏心輪軸	1	45#
19	014	偏心輪	1	45#
20	015	偏心輪隔套	1	45#
21	016	盲孔端蓋	1	Q235
22	017	通孔端蓋	1	Q235
23	018	大帶輪-SPZ	1	Q235
24	019	電機帶輪-SPZ	1	Q235
25	020	頂桿導向板	2	Q235
26	021	挺桿支座	1	Q235
27	022	小銷軸	1	45#
28	023	挺桿	2	45#
29	024	彈簧下支座	1	45#
30	025	彈簧	1	60Si2Mn（外購件）
31	026	八角環	2	55Si2Mn
32	027	彈簧上支座	1	45#
33	028	錐塞	2	45#
34	029	表夾桿	1	Q235
35	030	表夾	2	鋁合金
36	031	夾緊螺釘	4	45#
37	032	彈性墊圈	1	45#
38	033	厚螺母	1	標準件
39	034	空心試驗螺栓	1	45#
40	035	小螺桿	1	45#
41	036	下聯接板	1	Q235
42	037	上聯接板	1	Q235
43	內六角圓柱頭螺釘	M6×35(發黑)	8	標準件
44	內六角圓柱頭螺釘	M10×30(發黑)	4	標準件
45	內六角圓柱頭螺釘	M6×15(發黑)	9	標準件
46	內六角圓柱頭螺釘	M6×20(發黑)	4	標準件
47	內六角圓柱頭螺釘	M12×20(發黑)	4	標準件
48	內六角圓柱頭螺釘	M8×20(鍍白鋅)	2	標準件
49	內六角圓柱頭螺釘	M8×10(鍍白鋅)	1	標準件
50	內六角圓柱頭螺釘	M8×40(發黑)	4	標準件
51	內六角圓柱頭螺釘	M8×25(發黑)	4	標準件
52	電機	J110ZYT152-PX25-A3	1	博山新微電機
53	軸用A型擋圈	φ10	2	標準件
54	螺母	M12	10	標準件
55	手輪	d=12、D=250	1	五金件
56	百分表	量程：0-10MM	2	標準件
57	稱重型傳感器（MS-1）	0-500KG	1	外購件
58	V型帶	SPZ型（帶長L=675）	1	外購件
59	深溝球軸承	型號6205	2	標準件
60	深溝球軸承	型號6200	2	標準件
61	工具	十字螺絲刀1把、內六角扳手1套、22-24、12-14開口扳手各1個	1套	外購件
62	應變片	應變片及接線端	各11	外購件
63	合格證		1	上海茂育
64	控制盒	單片機	1	上海茂育
65	電源線		1	外購件
66	產品說明書		1	上海茂育
67	裝箱單		1	上海茂育

友情提示：
1、設備驗收：各采購單位收貨時請檢查螺栓組及單螺栓聯接靜動態綜合實驗臺的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的螺栓組及單螺栓聯接靜動態綜合實驗臺；
2、設備質保：茂育將為各采購單位提供螺栓組及單螺栓聯接靜動態綜合實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對螺栓組及單螺栓聯接靜動態綜合實驗臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌穆菟ńM及單螺栓聯接靜動態綜合實驗臺選型錯誤或購買數量錯誤，造成螺栓組及單螺栓聯接靜動態綜合實驗臺的退換貨要求，將不被接受；
4、設備貨期：螺栓組及單螺栓聯接靜動態綜合實驗臺的發貨期為參考值，如您需要了解螺栓組及單螺栓聯接靜動態綜合實驗臺的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對螺栓組及單螺栓聯接靜動態綜合實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關螺栓組及單螺栓聯接靜動態綜合實驗臺的技術咨詢。
