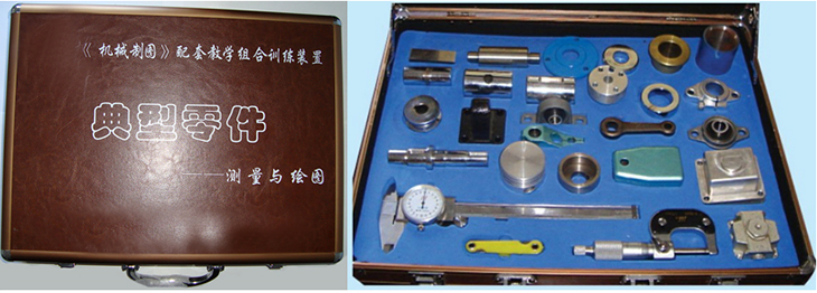

MY-585典型零件實測繪圖訓練裝置

一、典型零件實測繪圖訓練裝置-產品特點
1、項目實際化：以典型實際零件為訓練對象；
2、功能系統化：看圖找零件、零件測繪、零件繪圖三位一體的訓練模式；一視圖、二視圖、三視圖和多視圖零件由簡單到復雜的訓練過程。
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便。

二、產品參數

《典型零件》實測繪圖訓練組合裝置
項目	參數	項目	參數
外形尺寸	40×30×7cm	重量	5(kg)
典型零件（24件/套）	一視圖零件：光軸、銅套、墊片等二視圖零件：長方體、帶鍵槽軸、皮帶輪、法欄盤、聯軸器、支架等三視圖零件：底座、低速軸、軸承座等多視圖零件：活塞、閥體等
測量工具	游標卡尺、外徑千分、圓弧樣板等	類型	便攜組合式(檢測零件、測量工具及指導書均放在一個精制的綜色箱子里)
教學資料	1、實訓指導書及實訓報告（含電子稿）； 2、配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案現場演示、 3、免費培訓2－3名老師。 4、模擬仿真微課教學訓練系統軟件。
教學軟件（機電工程課程虛擬仿真教學系統）	1、《制圖》微課教學系統； 2、《制圖》實訓虛擬仿真教學系統； 3、課程資源包（含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像）

三、產品功能

訓練模式	訓練內容
1、看圖找零件訓練； 2、零件測繪訓練； 3、零件投影繪圖訓練； 4、立體圖繪圖訓練。	訓練一一視圖零件測繪訓練訓練二二視圖零件測繪訓練訓練三三視圖零件測繪訓練訓練四多視圖零件測繪訓練
