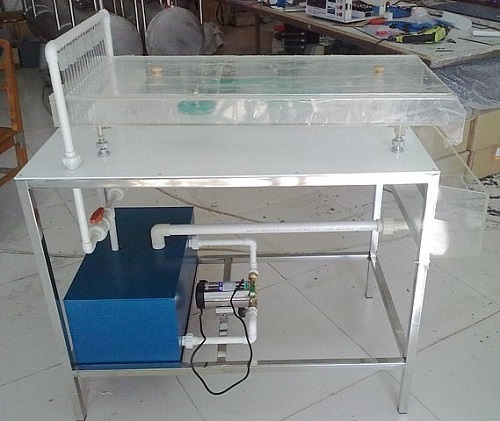

MYLT-39 油槽流線儀

液體流線儀-[油槽流線儀] 利用有泡沫的變壓器油流經導葉時形成的流線，觀察流線經過不同試件表面時的變化
二、實驗目的：
1、觀察液體繞經不同固體壁面的變化。
2、研究液流在模型試件出口和入口的流線變化。
三、技術參數：
1、外形尺寸：1000×400×1000mm
2、工作電壓：220V 功率：80W
3、、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
4、油泵：采用低噪聲潛入式小型油泵，功率：90W。
5、試件：機翼、圓柱體、突擴、突縮（反放突擴、突縮），材質透明有機玻璃。
6、供油箱：容積約25L，優質PVC材質。
7、油盤：尺寸：350×80mm，整體透明優質有機玻璃材質，便于觀察實驗想象。
8、油盤調整螺栓：304不銹鋼材質，便于調節油盤坡度及總體平衡。
9、實驗所用的流體為全循環設計。
10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便
11、框架為可移動式設計，帶腳輪及禁錮腳
四、主要用途：
1、利用有泡沫的變壓器油流經導葉時形成的流線，
2、觀察流線經過不同試件表面時的變化。
五、主要配置：
1、循環油箱；
2、油泵；
3、油槽；
4、流線發生器；
5、移動實驗臺；
6、圓柱形；
7、機翼形工件；
8、使用指導書；

友情提示：
1、設備驗收：各采購單位收貨時請檢查油槽流線儀的貨品外觀，核實油槽流線儀的數量及配件，拒收處于受損狀態的油槽流線儀；
2、設備質保：茂育將為各采購單位提供油槽流線儀產品說明書內的質保條件和質保期，在質保范圍內提供對油槽流線儀的免費維修，超出條件承諾時提供對油槽流線儀的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌挠筒哿骶€儀選型錯誤或購買油槽流線儀數量錯誤，造成油槽流線儀的退換貨要求，將不被接受；
4、設備貨期：對油槽流線儀的發貨期為參考值，如您需要了解油槽流線儀的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對油槽流線儀有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關油槽流線儀的技術咨詢。
