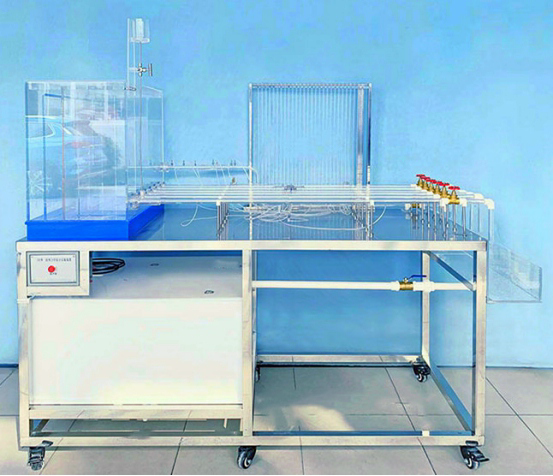

MYLT-17A 流體力學綜合實驗裝置

一、流體力學綜合實驗裝置-技術參數：
1、裝置工作環境：常溫、常壓下運行。
2、實驗所用的流體--水為自循環設計，水壓穩定波動小，精確度：±5。
3、工作電源：AC220V,50HZ，單相三線制。安全保護：具有接地保護、漏電保護、過流保護。
4、裝置外形尺寸：1960×800×1680mm。
二、主要配置及參數
1、雷諾管：總管長1200mm、內徑φ14mm，有機玻璃材質。下臨界雷諾系數：2000-2320之間。
2、沿程阻力管：總管長1200mm、內徑φ14mm，有機玻璃材質，兩測壓點間的距離：800mm。
3、伯努利管：總管長1200mm、內徑φ14mm，有機玻璃管材質。
4、部阻力管：總管長1200mm、細管內徑φ14mm，粗管內徑φ25mm，管長590mm,有機玻璃材質。
5、文丘里流量計：總管長1200mm、內徑φ14mm、最窄處內直徑φ8mm，長120mm,有機玻璃管材質�？蛇M行流量系數校核。
6、孔板流量計：總管長1200mm、內徑φ14mm、最窄處內直徑為φ7mm，長55mm，有機玻璃管材質。可進行流量系數校核。
7、畢托管流量計：總管長1200mm、內徑φ14mm，透明有機玻璃管材質，畢托管不銹鋼材質�？蛇M行流量系數校核。
8、水泵：型號HJ-6000，流量6800L/n，揚程5.0m，電壓220-240V/50HZ，功率150W。
9、三重恒壓穩流水箱：尺寸840×390×620mm，10mm透明有機玻璃制作。計量水箱：透明有機玻璃制作。
10、示蹤劑:紅色，能延時消色，無沉淀，降低管路污染，防堵塞。
11、蓄水箱：尺寸850×810×430mm，白色10mm厚pp板。
12、測壓板：有機玻玻璃板，可移動毫米尺讀數，精度1mm。
13、穩壓罐：透明有機玻璃材質，直徑50mm，高70mm。
14、透明硅膠管、銅質尾門調節閥，PVC回水管若干，可調式不銹鋼示蹤劑管路：采用304不銹鋼，上裝304不銹鋼調節開關。
15、溫度傳感器（達拉斯半導體)：溫度范圍-20~150℃、精確度±0.3℃、輸出4-20ma信號。
16、微差壓傳感器7個：量程0-1Kpa、綜合精度±0.2%FS，輸出0-5v（飛思卡爾）。
17、單片機（可采集7路流量，1路溫度，可LED數顯）。
18、拉絲銀雙色板標牌（設備各主要組成單元的名稱）。
19、電源控制系統：漏電保護器（德力西）1個、自鎖按鈕、線槽等組成，控制箱面板采用鋁質凹字技術制作。
20、304不銹鋼臺面、不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
21、提供實驗報告測試樣本（作為調試驗收標準）
