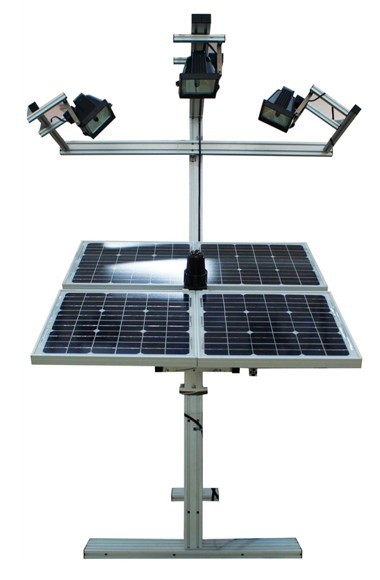

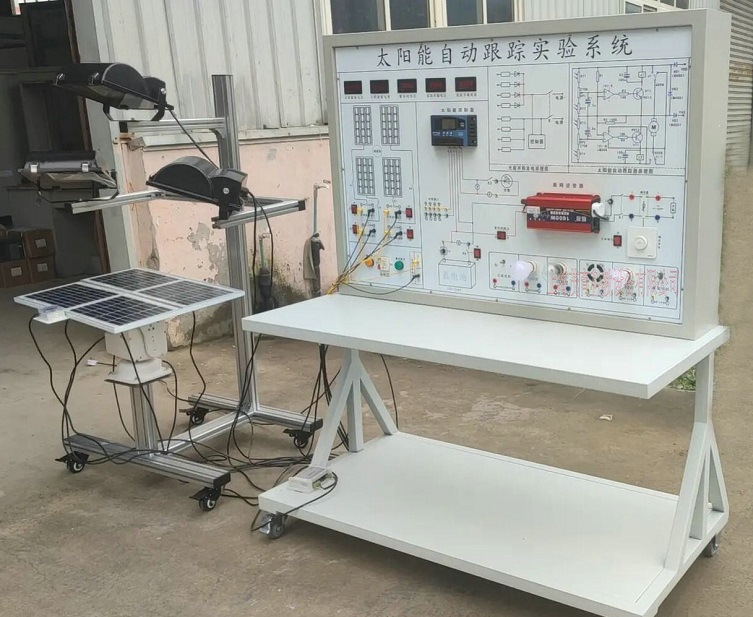

MY-PV03太陽自動跟蹤系統實驗實訓裝置

太陽自動跟蹤系統實驗實訓裝置-由陽光跟蹤傳感器、控制器和傳動執行機構三部分組成。主要面向職高、大學、研究生、企業技工以太陽光跟蹤為主課題的研究和培訓。

◆ 陽光跟蹤傳感器：在有效光照條件下的全程對陽光高精度測量，并將太陽光方位信號轉換成電信號，傳送。
◆ 給跟蹤控制器。 跟蹤控制器接收太陽光跟蹤定位傳感器的信號后，驅使傳動執行機構運轉，使太陽能電池板垂直于太陽光。
◆ 傳動執行機構：采用獨特的機械結構設計，實現水平方向360°、180°俯仰角度可以調節后固定，最大抗風可達10級。

二、技術指標：
◆ 跟蹤方式：雙軸全自動跟蹤
◆ 跟蹤精度：±1°
◆ 水平回轉角度：360°
◆ 俯仰角度：180°
◆ 傳動機構自重：8Kg （不含支架與電池板）
◆ 最大承重：25Kg（可裝120W以下的電池板）
◆ 電機供電電源：DC 12V
◆ 控制器供電電源：DC 12V
◆ 系統年平均耗電量：0.1W
◆ 抗風等級：10級
三、實驗項目：

實驗1、光伏陣列單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、陣列電子最大功率跟蹤器原理。
實驗4、陣列匯流與防雷接地原理。
實驗5、陣列結構件、防腐安裝原理。
實驗6、最大功率跟蹤器與光伏轉換提效實驗。
實驗7、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗8、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗
實驗9、在不同季節太陽運軌變換仰角下角度對光伏能量轉換的影響實驗。
實驗10、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗11、陣列低、中、高通過開關組合后能量變換實驗。
實驗13、光感儀工作實效實驗。
四、主要設備配置清單：

序號	名稱	數量	單位
1	支架系統	1	套
2	追蹤控制器	1	臺
3	感光探頭	1	套
4	太陽能電池組件	1	塊
5	實驗套件	1
