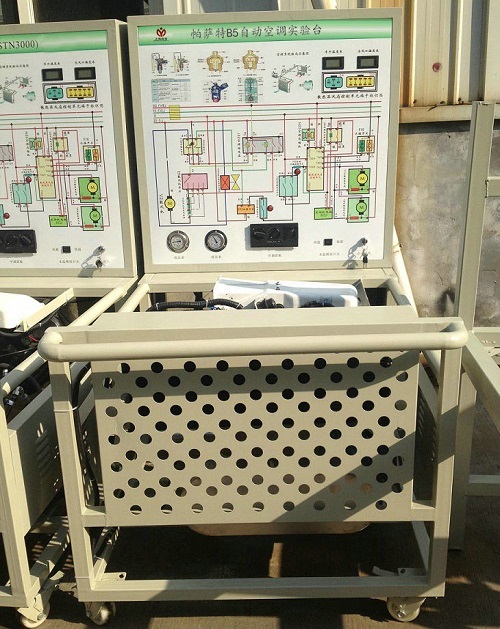

帕薩特B5自動空調實驗臺-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車空調系統實物，展示汽車空調系統的結構與原理；通過實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握空調系統的構造和原理，提高學生對空調系統的初步認識，使學生了解空調系統起到更直觀更深入的教學目的，是各汽車學校對空調系統理論和維修實訓的理想教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1．?dāng)?shù)顯式溫度表顯示車內外溫度；
2．空調壓縮機離合器，冷凝器風扇，鼓風機等采用220V轉換的直流電源控制，既方便又安全；
3．風量及溫度自動工調整；
4、指針式儀表實時顯示高、低壓力值；
5．?dāng)?shù)字式溫度計，直觀顯示蒸發器出風口溫度；
6．可通過專用儀器進行抽真空、充注制冷劑、制冷劑檢漏等工作；
7．故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置實訓臺說明。
8．?dāng)?shù)顯式電壓表顯示各傳感器信號；
9．自動空調系統匹配操作等；通過診斷座讀取故障碼及數據流等。
10．可增裝加熱裝置；
三、技術規格
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、空調型號:帕薩特B5、空調類型：134A
3、工作電壓：直流12V(蓄電池：60AH 12V）
4、外接電源：交流220V±10% 50Hz
5、制 冷 劑：R134a
6、工作溫度：-40℃～+50℃
7、高壓壓力表：0～3.5MPa
8、低壓壓力表：0～1.5MPa
9、鋼管：40*40*3mm
10、、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
11、移動腳輪：120*80mm
