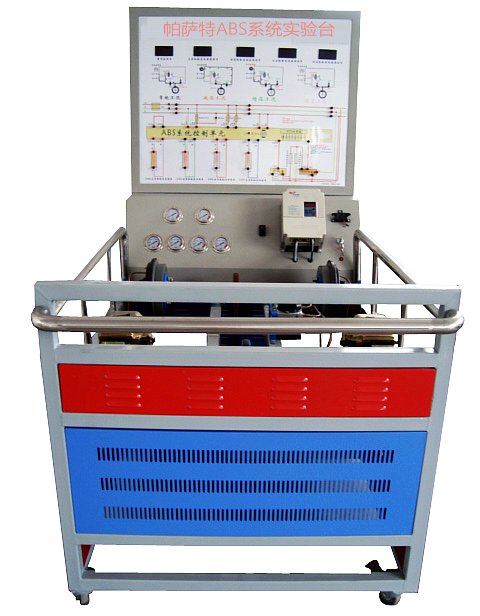

帕薩特ABS.EDS系統實驗臺-采用全新大眾帕薩特V6 2.8L車型ABS/ASR/ESP制動系統為主體材料，ABS/ASR/ESP系統能夠各項測試工況實際操作和運行檢測控制面板臺架兩部分組成。真實展示模擬ABS/ASR系統的工作過程演示。通過實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握ABS/ASR系統的構造和原理，提高學生對ABS/ASR系統的初步認識，使學生了解ABS/ASR系統起到更直觀更深入的教學目的，是各汽車學校對ABS/ASR系統理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、結構組成：
該設備采用帕薩特V6 2.8L車型ABS/ASR/ESP閥體總成、ABS/ASR/ESP控制單元、前后碟制動機構、輪速傳感器及信號盤、轉向與加速傳感器、方向盤總成、儀表系統；面板鐵柜、彩色原車電路原理圖、油壓原理圖、調速電機、變頻器及經高溫噴塑處理帶滾輪臺架、原車發動機轉速裝置及自動變速器檔位與車速裝置。
三、功能特點：

1、主缸油壓與分缸油壓實時指針式壓力表顯示；
2、液壓泵工作狀態通過LED燈顯 示；
3、彩色原車電路原理圖，油壓原理圖
4、輪速通過調速電機進行調整；
5、自動斷電保護裝置，避免電機反拖，有效保護電器元件；
6、ABS/ASR/ESP系統動態演示，儀表ABS/ASR/ESP故障燈顯示故障；
7、外接式電腦檢測端子便于檢測電路電壓或電阻；
8、OBD數據輸出接口，便于通過專用檢測儀器進行檢測。
9、故障模擬系統可模擬實際運行工況，設置多種實車ABS/ASR/ESP系統常見故障。具體內容詳見故障模擬設置裝置說明。
10．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
11．可進行ABS/ASR/ESP制動系統排空及調整、系統匹配等實訓。
四、技術參數：

1、外形尺寸：1500×1000×1700mm
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃-+50℃
5、三相異步電動機：電壓：AC 220V/380V 50Hz、電流：11.8A/6.8A、功率：3KW、轉速：1420r/min
6、鋼管：40*40*3mm
7、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：120*80mm
