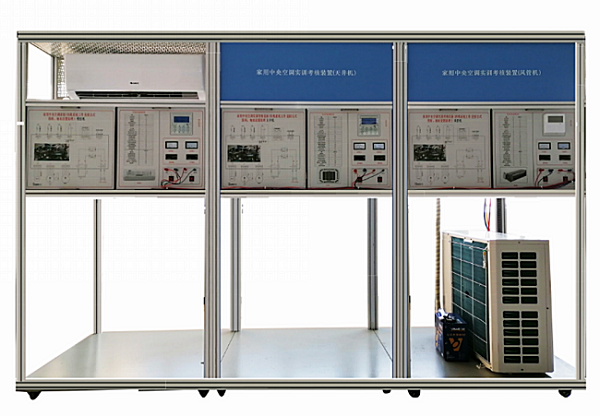

MYN-512N家用中央空調實訓考核設備
家用中央空調實訓考核平臺（含軟件）是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級。
裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。
一、裝置特點
1、采用真實的家用中央空調為實訓考核對：系統采用國內品牌一拖三機組，其特點為質量優、體積小、壓縮機，數碼容量調節電磁閥通過壓力控制壓縮機從而實現卸/負載的目的。對應不同的終端處理機其通過改變壓縮機卸/負載比率實現從10%-100%范圍內的容量無級調節。實現系統真實性，可塑性。
2、系統終端處理機多樣化：采用天井式（嵌入式）、掛壁式、風機盤管三種形式的終端處理機組；讓學生了解室內機組的多樣化的結構形式。
3、每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。
4、系統的完整性、獨立性：與實際中的家用中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
5、操作臺只需交流電源即可投入使用，占地面積小，節約用房、減少基建投資。
6、裝置直觀展示了家用中央空調的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。展現了制冷循環系統結構原理以及主要部件的實際物體，其中高壓管路和低壓管路漆成紅、藍兩色，并設有視液鏡可觀察制冷劑狀態。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
7、實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
8、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
*9、標準工程化調試方式：利用電腦軟件一次性安裝調試，完成地地址分配，主機分配、老板、主臥室的功能分配
二、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.工作境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜3.8kVA
4.外形尺寸：4000mm×1100mm×2100mm
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備：
充分地展示了家用中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。數碼一拖三機組1套：空調系統采用市場數碼機組，室內機有終端處理機組組成。天井式（嵌入式）1套、掛壁式1套、風機盤管1套組成室內終端機組處理系統；讓學生了解室內機組多樣化的結構形式。每個終端機組處理系統都是相互獨立的。
整個模擬房頂采用1.5MM的網多功能網孔板設計，方便快捷安裝風機盤管、天井式（嵌入式），使用專業家用中央空調專用吊架。掛壁式后安裝板同樣也采用的網多功能網孔板設計.
1、安裝實訓架子：實訓裝置采用移動框架4040鋁型材結構，底部使用3MM的板金折彎，加有四個固定支撐腳，安裝好后可固定位置，防止移動而牽動制冷系統管路。
2、智能溫度控制系統：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成制冷、制熱、停機等功能；顯示工作狀態和便于觀察被空調房間內溫度，操作方便。
3.系統流程圖：工作流程圖板，詳細說明制冷系統流程、監測點溫度、系統壓力、工作狀態指示、系統部件說明。
4、系統測量儀表3套：配備指針式真空壓力表、可測量制內機的工作壓力。
5、溫渡測量儀表3套：數顯溫度表3套，電壓220V/電阻10K，溫度計-50-120度，用于測量系統工作時的關鍵點溫度，有利于實驗時對系統故障的判斷。
6、電源測量儀表：交流電壓表、交流電流表等組成，測量整機系統的工作電流，電壓�？梢耘袛嗫照{(diào)系統的工作狀態，和制冷劑的多少。
★7、智能考核系統：采用最新MCU技術RAM處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
1）控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
2）驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232串行通訊接口，可無線組網通訊和RS232有線通訊。
3）手持移動控制終端采用7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
4）手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
5）可通過PC機或平板電腦控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6）可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置8路大電流5A的開路故障、16路小電流2A的信號通路的開路、不良、偶發、短路等故障，共24路故障設置�？筛鶕�(jù)需求擴展設置64路大電流5A的開路故障、128路小電流2A的信號通路的開路、不良、偶發、短路等故障，共192路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
7）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
8）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
8、電源模塊：鋁合金掛箱尺寸：440MM*496MM鐵質面板，彩色噴繪，分別安裝有電壓表、電流表，管道連接原理圖、電腦故聯機測試端子。
9、主機掛箱：鋁合金掛箱尺寸：440MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，原理電氣接線圖
10、風機盤管控制單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個系統的開啟和關閉，設定有溫度測量單元，可測量系統進管制冷劑的溫度，出口制冷劑的溫度。
11、風機盤管控制電氣原理掛箱：495MM*496MM鐵質面板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控制原理，傳感器分布，保護系統.
12、掛壁式控制單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，故障原理電氣接線圖,故障代碼表�？蓮氖殖制魃戏治龃_定故障位置.電源可單獨對單個系統的開啟和關閉，設定有溫度測量單元，可測量系統進管制冷劑的溫度，出口制冷劑的溫度。
13、掛壁式控制電氣原理掛箱：495MM*496MM鐵質面板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控制原理，傳感器分布，保護系統.以及掛壁式空調與別的機組的區別。
14、天井式控制單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，故障原理電氣接線圖,故障代碼表�？蓮氖殖制魃戏治龃_定故障位置.電源可單獨對單個系統的開啟和關閉，設定有溫度測量單元，可測量系統進管制冷劑的溫度，出口制冷劑的溫度。
15、天井式控制電氣原理掛箱：495MM*496MM鐵質面板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控制原理，傳感器分布，保護系統.以及天井式空調與別的機組的區別。
16、工程化調試系統：工程化軟件一套，可完成中央空調系統中單機設定、靜音、地址分配，主機分配、老板、主臥室的功能分配等一系列設定。
四、智能測試/控制裝置：
1、中央空調測試程序:中央空調機由于工程復雜，設備分散，有的已經裝修在開花板上測試程序，一但出現了故障，工程量相當大，為了能夠快速準確地測出故障是由主機機組還是室內機的故障的，每個生產廠家根據生產的和維修的需要而開發了中央空調測試程序�？蓽y試壓縮機的運轉頻率，傳感器的各種數據，電子膨脹閥的工作步數等幾十種中央空調的工作數據和狀態，軟件可實現對內機的控制，,可以對1-64臺內機的狀態進行設定。是高校提供了好的研究的學習設備。
2、中央空調測試維修控制程序軟件；能夠準確地快速確定故障發生在哪個機組，軟件同時我顯示空調100多個在線數據和運行狀態，據不同的機型有不同的界面，具體為：1拖16(EVI)、1拖32、數碼模塊化1拖64、變頻模塊化1拖64、熱回收、單機直流變頻、單機交流變頻、智能變頻、單機420、單機900、模塊式風冷螺桿等所有中央空調機。
3、監測維修軟件:軟件配有中央空調和空調主機系統轉換，軟件可“手動”或“自動”選取需要監測的機型：
4、顯示界面:參數設置都正確后,就可以對機組進行監測了,始監測”,軟件會對數據進行解析,顯示和存儲。軟件的顯示界面主要有兩個：文本顯示界面和曲線顯示界面
5、文本顯示界面：可測試壓縮機的運轉頻率，傳感器的各種數據，電子膨脹閥的工作步數等幾十種中央空調的工作數據和狀態，
6、在該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、當前在線的手操器、內機、外機地址以及當前時間等信息。
7、曲線顯示界面:可顯示系統溫度、壓力、電流、電壓、曲線
8、遠程控制內機：軟件可實現對內機的控制，,可以對1-64臺內機的狀態進行設定。
五、產品配置如下：
|
名稱
|
單位
|
數量
|
規格
|
|
鋁合金支架
|
套
|
3
|
|
|
網孔板
|
套
|
4
|
1.5MM
|
|
主機外機
|
套
|
1
|
選配
|
|
壁掛機/掛箱電氣模塊
|
套
|
1
|
鋁合金材質
|
|
壁掛機/掛箱原理模塊
|
套
|
1
|
鋁合金材質
|
|
天井機掛箱電氣模塊
|
套
|
1
|
鋁合金材質
|
|
天井機掛箱原理模塊
|
套
|
1
|
鋁合金材質
|
|
風管機掛箱電氣模塊
|
套
|
1
|
鋁合金材質
|
|
風管機掛箱原理模塊
|
套
|
1
|
鋁合金材質
|
|
主機掛箱電氣模塊
|
套
|
1
|
鋁合金材質
|
|
主機掛箱電氣模塊
|
套
|
2
|
鋁合金材質
|
|
考核系統掛箱原理模塊
|
套
|
1
|
鋁合金材質
|
|
制冷系統分流器
|
套
|
4
|
|
|
智能溫度控制系統
|
套
|
2
|
|
|
遙控器
|
套
|
1
|
|
|
3.5壓力表
|
套
|
6
|
|
|
電流表
|
套
|
1
|
|
|
回氣溫度顯示器
|
套
|
3
|
|
|
進氣溫度顯示器
|
套
|
3
|
|
|
風管機
|
套
|
1
|
原裝
|
|
天進機
|
套
|
1
|
原裝
|
|
壁掛機
|
套
|
1
|
原裝
|
|
3/8連接銅管（可拆）
|
套
|
1
|
|
|
1/4連接銅管（可拆）
|
套
|
1
|
|
|
真空泵
|
套
|
1
|
|
|
加液管
|
套
|
1
|
|
|
雙表修理閥
|
套
|
1
|
|
|
扳手300MM
|
把
|
2
|
|
|
410專用
|
套
|
1
|
|
