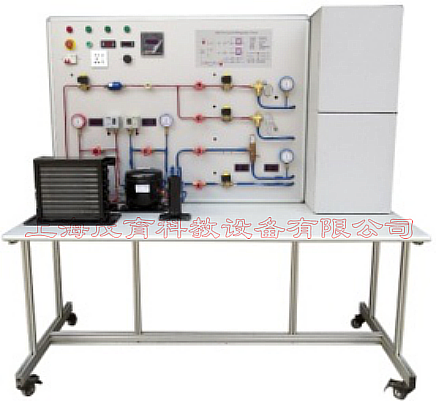

MYN-533工業制冷系統實訓考核裝置

一、工業制冷系統實訓考核裝置-產品簡介：
該實訓裝置設計來研究工業制冷，其主要目標包含在控制一個或者多個冷藏室的溫度和相對濕度。如果這樣，一個特定的壓縮機和一個特定的冷凝器用于2種不同冷藏室，一個用于冷凍產品，冷一個用于保鮮產品。該實訓裝置也可以用來鑒定和分析所有循環的關健元件的行為。適用于技能鑒定、考核工作、高職院校、職業學校的制冷技術、家用制冷設備原理與維修和制冷設備維修工等教學實訓。
二、實訓裝置特點：
1、本實訓裝置中，一臺壓縮機和冷凝器用于2個不同溫度的冷藏室，2個不同蒸發溫度的蒸發器并聯使用，通過制冷循環系統中的蒸發壓力調節閥來確保系統的最低蒸發溫度，分析研究蒸發溫度調節閥在一機兩庫中的作用及調節方法。
2、可通過轉換手閥來測量制冷循環中不同位置的制冷劑壓力，通過調整溫度傳感器探頭測量制冷循環中不同位置的溫度，以此分析系統運行狀況。
3、帶有上位機軟件，可實時顯示電壓電流溫度等參數，設置有故障模擬器，通過實驗中采集記錄的數據，分析系統中壓縮機，冷凝器，蒸發器之間的熱平衡計算。
4、制冷循環管路敷設于設備安裝板上，高低溫區涂有不同顏色，方便觀察及區分。制冷循環原理圖中帶有LED顯示，可實時觀察系統的運行狀況。
5、采用鋁型材框架整體結構，立柱為開模定制的125*35mm專用工業鋁型材，表面采用進口荷蘭ACZU粉末噴涂處理，堅固美觀（帶型才樣品）保證了設備的整體強度，底部安裝有4個萬向輪，可方便的進行移動。
6、設備具有良好的安全保護體系。制冷循環中安裝有高低壓保護開關，在系統壓力發生異常時可立即停止壓縮機工作，保護壓縮機及系統安全；電氣回路中安裝有漏電保護開關，緊急停止按鈕及可靠的接地保護措施，保證設備及人身安全。
三、技術參數
1、輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2、裝置容量：＜0.5kVA
3、外型尺寸：1800mm×800mm×1800mm
4、重量：＜100kg
5、工作條件：環境溫度10℃～30℃，相對濕度＜75%（25℃）
6、制冷劑類型：R134a
7、安全保護：具有漏電保護裝置，安全符合國家標準。
四、基本組成：
1、實訓臺框架：采用鋁型材框架整體結構，立柱為開模定制的125*35mm專用工業鋁型材，表面采用進口荷蘭ACZU粉末噴涂處理，堅固美觀（帶型才樣品），底部帶有萬向輪，可靈活移動，使用方便，不易損壞。
2、壓縮機單元：采用1/2P壓縮機，帶有過熱和過流保護，壓縮機固定于桌面，可直觀觀察壓縮機工作狀態。
3、冷凝器：帶有可調速風機，通過調節風機轉速可改變系統的運行狀況。
4、蒸發器：系統中包含兩個并聯使用的蒸發器，分別置于冷藏室和冷凍室中。
5、儲液器與氣液分離器單元：連接在制冷循環管路中。
6、實驗屏：安裝有制冷回路組件，包括干燥過濾器、視液鏡、手閥、電磁閥、制冷管道、高低壓壓力表、高低壓壓力控制器、蒸發壓力調節閥、膨脹閥等組件。
7、溫度表，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度、環境溫度等位置的實時溫度。溫度測量探頭可以根據測量需求更換測量位置。
8、多功能表：實時顯示系統的電壓、電流、功率因數等數據。
9、制冷循環原理圖：帶有LED顯示燈，實時觀察系統的運行。
10、流量計：采用制冷劑專用流量計，可以直觀觀測制冷劑的實時流量。
