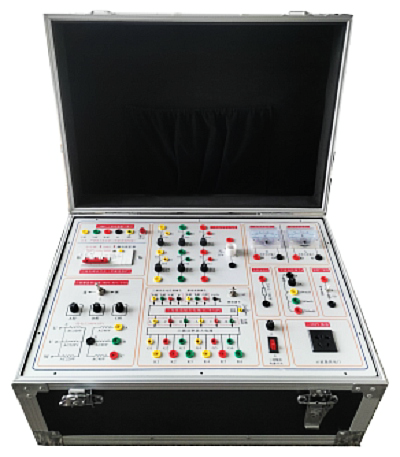

MYDJ-60相控整流電路的操作平臺

一、相控整流電路的操作平臺-技術性能
  1）輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
  2）工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃）海撥＜4000m
  3）裝置容量：＜0.5KVA
4) 設備尺寸：長590mm，寬420mm，高270mm

二、配置介紹
設備帶有三相漏電保護器，熔斷器，電源開關，電源指示燈等功能。
（1）提供3相整流變壓器一只，帶開關及短路保護。
（2）提供三相同步變壓器1只（380//3×15V）。
（3）提供±150V 指針式直流電壓表一只，±1A指針式直流電流表一只。
（4）提供大功率電阻負載1只，110V/15W燈泡負載1只，平波電抗器(0-100mH,200mH,700mH)1只。
（5）提供三相晶閘管觸發電路(TC787AP集成觸發)，測試點引出到面板，提供直流電源，調節電位器等。
（6）提供三相晶閘管整流主電路及續流二極管1只，每只晶閘管均設有阻容及熔絲保護裝置，保險座引出到面板，便于更換。
（7）提供AC220V電源插座1只，可為示波器等設備供電使用。
三、可以完成的實訓項目
（1）三相半波整流電路的工作原理及實訓電路（電阻及阻感負載）
（2）三相半控橋式整流電路的工作原理及實訓電路（電阻及阻感負載）
（3）三相全控橋式整流電路的工作原理及實訓電路（電阻及阻感負載）
（4）可控整流電路電壓計算方法，調試方法，及波形分析方法。

友情提示：
1、設備驗收：各采購單位收貨時請檢查相控整流電路的操作平臺的貨品外觀，核實相控整流電路的操作平臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供相控整流電路的操作平臺使用說明書和質保期，在質保范圍內提供對相控整流電路的操作平臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌南嗫卣麟娐返牟僮髌脚_選型錯誤或設備購買數量錯誤，造成相控整流電路的操作平臺的退換貨要求，將不被接受；
4、設備貨期：對相控整流電路的操作平臺的發貨期為參考值，如您需要了解相控整流電路的操作平臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對相控整流電路的操作平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關相控整流電路的操作平臺的技術咨詢；
