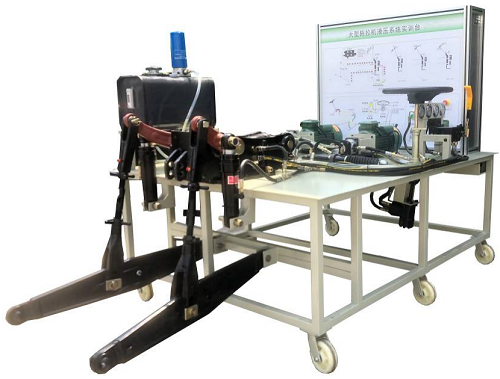

MYNJ-05B東方紅拖拉機液壓操控機構綜合實訓臺

一、東方紅拖拉機液壓操控機構綜合實訓臺--產品簡介
本實訓系統以全新東方紅704液壓操縱機構系統實物為基礎，系統實物合理裝配在鋼制移動臺架上，可對拖拉機整機液壓操縱機構與轉向系統進行模擬工作、及故障檢測與診斷等工況的實際操作，真實展示拖拉機液壓操縱機構與轉向系統結構與原理及工作過程。適用于各類型院校及培訓機構對拖拉機液壓操縱機構與轉向系統理論和維修實訓的實訓教學需要。
本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。

二、結構組成
拖拉機液壓操縱機構總成、工作裝置、液壓泵總成、操作機構與轉向系統等附件、油壓壓力表、各類型控制閥及油管、電動機、移動臺架等、臺架操作說明書、實驗指導書等附件。
配套拖拉機液壓操縱機構彩色原理圖板,及安裝閃爍燈條與工作工況同步顯示。
三、功能特點
1．電動機驅動液壓泵提供動力，可動態演示拖拉機液壓操縱機構與轉向系統工作原理與過程。
2．設備可簡易實現拖拉機液壓操縱機構與轉向系統保養與維護操作。
3．設備可實現拖拉機液壓操縱機構與轉向系統拆裝和工況演示。
4．實訓臺加裝電源及轉動部件等安全保護裝置。
5.所有液壓油路均采用透明軟管演示。
6．實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
7.控制臺采用鋁型材搭建，包括溫度計，警告燈，操作開關等。
四、外形與顏色
1.設備外形：約2000×900×1200mm(長×寬×高)
2.設備顏色：7035
五、制造工藝
1.設備底座架
鋼性結構焊接
方管：60*60*2.0mm
表面采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
前二只萬向帶鎖止功能腳輪
后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：200mm×100mm(直徑×寬度)
腳輪支撐：2.0T
六、技術指標
1.工作溫度：-40℃～+50℃
2．主機：原車裝置
3．交流電源：220V

友情提示：
1、設備驗收：各采購單位收貨時請檢查東方紅拖拉機液壓操控機構綜合實訓臺的貨品外觀，核實東方紅拖拉機液壓操控機構綜合實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供東方紅拖拉機液壓操控機構綜合實訓臺使用說明書和質保期，在質保范圍內提供對東方紅拖拉機液壓操控機構綜合實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臇|方紅拖拉機液壓操控機構綜合實訓臺選型錯誤或東方紅拖拉機液壓操控機構綜合實訓臺購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對東方紅拖拉機液壓操控機構綜合實訓臺的發貨期為參考值，如您需要了解東方紅拖拉機液壓操控機構綜合實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對東方紅拖拉機液壓操控機構綜合實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關東方紅拖拉機液壓操控機構綜合實訓臺的技術咨詢；
