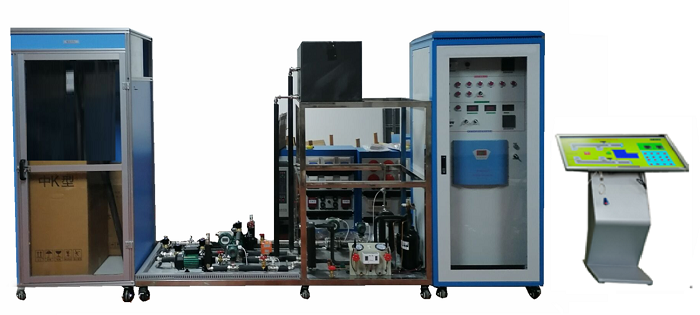

多能互補綜合能源制冷熱泵系統實驗平臺

一、MY-PV58 多能互補綜合能源制冷熱泵系統實驗平臺概述
源-網-荷-儲系統裝置，就是可再生發電能源，耦合儲電系統、儲熱系統，通過電力輸配系統和熱力輸配系統滿足用戶需要的一種系統。
多能互補綜合能源制冷熱泵系統實驗平臺，通過太陽能電池發電，通過電池儲電，與電網一起滿足小型中央空調系統用電需要。在該系統中，電能僅僅是輔助能源，消耗量低，同時采用電池和蓄熱裝置，可提高太陽能利用，同時也可利用電網電價政策，實現削峰填谷。
二、技術參數
1、工作電源：三相五線制 AC 220V±10% 50Hz
2、安裝尺寸：長×寬×高500×800×220cm
3、整機容量:最大供冷量：2.3kW；
4、最大輸入總功率：4.5kW；制冷額定功率：1.5kW；制熱額定功率：2.5kW
5、制冷劑：R22；
三、系統功能特點
1、源網荷儲裝置，是太陽能電池，將太陽能轉化為電能，經過儲能、變換、并網、并通逆變系統轉換成交流電能、帶動用戶冷熱系統工程中的設備�？諝庠礋岜脵C組可通過水箱蓄冷蓄熱，把水箱溫度升高/降低，水箱中的冷熱水經水泵傳遞到室內，也可直接向用戶供冷供熱，保證中央空調正常采暖/供冷。
2、在夏季，熱泵處于制冷模式，可降低水箱內的水溫，或直接輸送到空調箱中，滿足室內制冷需要。
3、在冬季，熱泵處于制熱模式，可提高水箱內水溫蓄熱，或熱媒水直接輸送到空調箱中，滿足室內供暖需要。
*4、工作模式：6種工作
1）夏季水箱蓄冷模式
2）夏季主機水箱供冷模式
3）夏季主機供冷模式。
4）冬季熱泵水箱蓄冷模式
5）冬季熱泵主機水箱供冷模式
6）冬季熱泵主機供冷模式。
四、系統組成
1、太陽能光伏板與風力發電：
太陽能發電主要由太陽能光伏板、太陽能支架、配輸電系統組成，太陽板參數：1500W，電壓24V。

2、風力發電電機：
1000W，電壓380V。
3、太陽能儲能
由太陽能儲能儲能電池、400A/1時。
4、電池、發電機控制器：
可控制發電器的風車的運行，速度，充電速度功率100W
5、控制器、
離網逆變器5000W、41V切入市電，55V接入蓄電池，范圍手動可調節。
6、空調制冷與空調熱泵系統：
制冷系統由壓縮機、冷凝器：蒸發器、過濾器，膨脹閥、壓力表組成，熱泵是基于空調制冷基礎中，壓縮機高效工作過程中，利用制冷系統中換熱器的熱泵原理與介質之間的熱交換來完成，利用水的導熱性來實現熱泵過程。
7、空調調節、
空氣調節系統由風機盤管、冷暖水箱、水泵、流量計、房間，室內換熱系統的制冷和供熱都是通過對空氣的降溫或升溫實現的。
8、控制柜：
1700*800*700，前為透明玻璃，標準機械設計，
*9、21寸一體機控制軟件功能
1）系統軟件可顯示7路溫度采、2個流量數據、4個電磁閥控制、空調組態監控、可實現原理圖中所列的關鍵參數監測、存儲與調節功能。所測量變量如下：
2）溫濕度變量：房間溫度與相對濕度、送往房間的冷熱水供水溫度與回水溫度、空氣源測進出空氣溫度與相對濕度、水箱進出口水溫；
3）流量變量：熱泵主機冷熱水流量、蓄熱水箱流量、壓力變量：熱泵出口水壓力。功耗數據：熱泵功耗、水泵功耗、風機盤管功耗。
4）太陽能發電量：風力發電量、電池電量，電池參數，在軟件上同步查詢，顯示
5）工作模式：所有均為可電動調節閥門。6種工作模式自動切換。
6）可實現太陽能發電數據量計算、電池儲能量、空調電參數、功率等功能
10、主機系統
整個由PC進行通信，從而控制整個空調的運行，也可通過網絡實現遠程控制�？照{(diào)的運行參數由傳感器及變送器進行采集，并通過A/D模塊轉換后送入數據中，再由送到PC中進行實時顯示監控。
五、配置表

編號	名稱	單位	數量	說明
1	中央空調制冷熱泵系統平臺	套	1	不銹鋼
2	換熱器	只	2
3	1000W風力發電機	套	1
4	PT100溫度電阻	只	10	0.1級
5	壓力變送器	套	2
7	儲能電池	只	1	400A/H
8	逆變控制器模塊	只	1	5000W
9	渦輪流量計	只	2	4-20MA
10	數據采集控制模塊	套	1
11	水管組件	套	1
12	1500W太陽能板	臺	1	安裝在室外
13	風機盤管	套	2
14	電動調節閥	套	2

六：功能：
1、太陽能系統的應用
2、太陽能電池板的應用
3、儲能系統應用
4、熱泵空調應用
5、風力發電機的應用
6、太陽能逆變系統的應用
7、光伏系統與風電系統聯合應用
8、儲能系統與市電的聯合應用
