淺談捷達轎車空調不工作的故障檢修

摘要：隨著市場經濟的建立和發展,社會對各種汽車專業人才的要求也越來越高.汽車制冷與空調專業所培養出的人才越來越來受到市場的青睞。本文記述一臺捷達前衛GIX轎車，空調制冷系統發生故障，造成空調系統不工作。在檢修過程中，根據捷達汽車制冷系統的工作原理，分析造成故障的原因，通過先易后難，逐一檢查、診斷、排除的方法，查出問題部位。提出正確的維修方案，最后排除了故障。
一、捷達轎車空調制冷系統的工作原理，汽車空調裝置主要由制冷、取暖、通風及控制裝置等4個系統構成，其主要的功能是調節駕駛室內溫度，降低車內空氣中的水分含量(除濕作用)及凈化車內空氣，從而改善汽車的乘坐舒適性能。在汽車空調裝置中，以制冷系統的結構及原理最為復雜。該系統中，通過制冷劑的循環，吸收車內空氣中的熱量，從而使車內空氣溫度降低，使車內空氣中的水分含量減少。要使該系統正常發揮作用，則必須對該系統定期地進行維護保養，要高質量地對制冷系統進行維護，首先應清楚該系統的結構、工作原理及各元件的功能。
1．制冷系統的工作原理：像傳統的制冷系統一樣，捷達轎車的制冷系統也采用蒸汽壓縮式制冷形式，系統主要由壓縮機、冷凝器、蒸發器、膨脹閥及干燥器等部件構成。制冷劑在上述部件所構成的封閉系統中循環，通過與鼓風機所抽入的空氣進行熱量交換，使空氣溫度降低。低溫氣體進入車室內，從而使車內溫度降低。其工作過程是：壓縮機將蒸發器內的氣體制冷劑抽進機體內壓縮，形成高溫高壓的氣態制冷劑，排入冷凝器，經冷凝器的冷卻作用，高溫高壓的氣體制冷劑變成液體，經干燥器的干燥作用，再經膨脹閥的節流作用，使其壓力和溫度都降低，之后送入蒸發器，低溫低壓的制冷劑在蒸發器內通過吸收鼓風機所抽入的空氣中熱量，蒸發成低溫低壓的氣體制冷劑，低溫低壓的制冷劑蒸汽又被壓縮機吸入。如此反復循環，從而使車室內溫度降低。
2．汽車制冷系統的主要部件及功能：(1)壓縮機：使用的制冷劑為 R134a，在壓縮機的前端裝有電磁離合器，只有當離合器吸合時，壓縮機才可進入正常工作狀態，將蒸發器中的氣體制冷劑吸入壓縮機，壓縮后將其送入冷凝器中。(2)冷凝器：捷達轎車制冷系統采用管帶式冷凝器，裝于發動機散熱器前端，同散熱器一起由雙速溫控電子冷卻風扇進行強制冷卻。此外，當汽車行駛時，也借助于迎面而來的自然風進行冷卻。(3)干燥器：該部件裝于冷凝器的出口處，其主要作用有三個：儲液功能：儲存、供應液體制冷劑，以便在工況變化時補償、調劑制冷劑；過濾功能：過濾制冷劑中的雜質；干燥功能：吸收制冷劑中的水分。(4)膨脹閥：其作用是確保制冷劑的流量正確。另外，膨脹閥還具有節流作用，使流經的制冷劑溫度降低，壓力減小后再進入蒸發器。(5)蒸發器：捷達轎車采用銅管鋁片式蒸發器，安裝于空調分配箱殼體內，在蒸發器內，低壓液態制冷劑轉化成低壓氣態制冷劑，從而使空氣溫度降低。

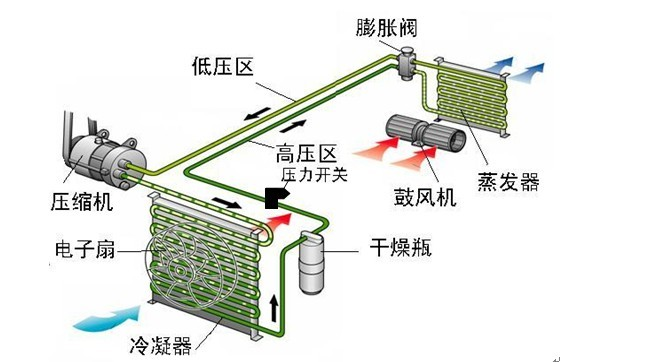

空調系統制冷劑的流向

    3．電氣原理：空調開關發出兩條指令：①空調開關——空調繼電器——風散低速檔；②空調開關——空調繼電器——蒸發器溫度開關——外界溫度開關——空調高低壓開關——發動機電腦（同時進行發動機怠速提速）——風扇控制器——壓縮機電磁離合器。當車輛進行急加速時，電腦檢測到節氣門全開，切斷空調壓縮機線路，以便發動機把所有動力用到發動機對車的牽引力上。蒸發器溫度開關：溫度高于1 ℃時接通；外界溫度開關：低于或等于5℃時切斷電磁離合器，壓縮機不工作�？照{(diào)高低壓開關：此開關有三個壓力值及兩個作用：①當空調系統壓力低于0.20Mpa時切斷壓縮機，以防止壓縮機在缺少制冷劑、潤滑不良的情況下運轉而損壞；當壓力高于3.2MPa時，切斷壓縮機，以保護空調系統管路；②當壓力達約1.6—1.8MPa時，接通散熱器風扇高速檔。風扇控制器：里面有兩個繼電器組成，其中一個繼電器控制的是電子扇的高速檔，另一個繼電器是控制空調電子離合器當溫度的，達到92℃—97℃時，電子扇以低速擋轉動，是由在水箱下部的水溫開關直接控制的；當水溫在99℃—105℃時，電子扇以高速擋運轉，是由風扇控制器里的繼電器控制的。打開空調開關同時，電子扇也將以低速擋運轉，是由空調繼電器直接控制的；當空調管內的系統壓力高于1.6Mpa時，電子扇高速運轉，由空調壓力開關控制風扇控制器里的繼電器來控制電子扇的高速檔位。
二、導致汽車空調系統不制冷的原因：①壓縮機不工作：a．系統制冷劑不足或無制冷劑：檢修泄漏部位，抽空并加注制冷劑。b.空調開關故障:更換。c.蒸發器溫度開關或外界溫度開關故障：更換。d．汽車空調繼電器故障:更換。e.風扇控制器故障：更換。f.壓力開關故障：更換。g.電磁離合器故障：更換。h.線路斷路或短路：檢修。i.電腦故障：更換。②制冷劑泄漏：制冷系統完全沒有冷氣吹出其原因?yàn)?制冷系統中無制冷劑或制冷劑泄漏制冷劑泄漏后，首先要查明漏點，并將其修復好，再重新抽真空，灌注制冷劑。③制冷系統嚴重堵塞：當壓縮機工作時，若制冷系統中某個部位嚴重堵塞，沒有制冷劑循環流動，則就失去了制冷作用。這時，用壓力表檢測制冷系統的高、低壓側的壓力值，可發現高壓側壓力值比正常時低，而低壓側的壓力值成真空狀態，且堵塞部位前后有明顯的溫差，這一般出現在儲液干燥器或膨脹閥內。因此，可用氮?dú)鈱?duì)著儲液干燥器或膨脹閥的進口或出口吹氣，如不通暢，說明其堵塞，需更換。④壓縮機部件損壞：壓縮機缸墊竄氣、進排氣閥損壞，均能造成壓縮機不能壓縮制冷劑或壓縮不良。此時，用壓力表檢測壓縮機工作時的進氣壓力和排氣壓力，可發現兩者壓力相同或相差不大，提高發動機轉速時，其壓力值仍無明顯變化用手觸摸壓縮機上的進氣管和排氣管�？筛杏X(jué)兩者溫差不大。當壓縮機出現缸墊竄氣時，用手觸摸壓縮機會感覺非常燙手。這時，一般需更換壓縮機。⑤出風口擋板位置不當。出風口擋板位置不對，會導致暖風水箱的熱量同時被鼓風機吹出來（捷達車系無暖風開關）；內外循環擋板位置不對，會造成外界熱空氣進入駕駛室內，二者都會導致出風口的溫度偏高。需要調整或更換零部件。
三、檢查排除，發現問題部位：在檢查之前要將空調設置到最大制冷，風量最大，直吹的位置，空氣內循環，空調開關打開。出風口的溫度，據經驗值大約在6—8℃左右為正常。1、檢驗故障：使發動機轉速在1200r/min ，打開空調（環境溫度測得為27℃），發現空調壓縮機不工作，但電子扇低速運轉。接上R134a空調檢測壓力表，發現系統無壓力，無制冷劑。2、抽空、加注，我用專用真空機進行系統抽真空，等待20分鐘，壓力表無變化，系統無泄露。按標準進行加注檢驗用的R134a制冷劑。3、啟動發動機、打開空調，啟動后打開空調，發現壓縮機不工作，但電子扇低速運轉正常。 4、進行電氣系統檢查①打開空調開關，風散低速運行，說明空調開關，保險絲，繼電器完好。②直接給壓縮機電磁離合器供電，壓縮機工作，并有制冷效果，電磁離合器完好。③檢查蒸發器溫度開關，外界溫度開關，完好。④檢查高低壓力開關，低壓開關接通，高壓開關打開，完好。⑤檢查控制器，正常。（更換過新的試過）⑥用萬用表檢查各段線路，完好。⑦查到這兒，陷入了難點，經過請教其他師傅，并翻閱捷達技術資料，終于發現電腦給風扇控制器的是負信號，而該車電腦給風扇控制器的信號也是負信號，而風扇控制器也換過新的，但問題到底出在哪里呢？這時剛好車間里又來一輛02款捷達前衛GIX轎車來做保養，就過來和該汽車進行比對一下，發現風扇控制器和該車不一樣，正常車風扇控制器上沒有保險絲，而有問題的車風扇控制器上帶有保險絲。問題找到了，該車的風扇控制器在事故修復時被更換過，換上了捷達王轎車的風扇控制器。我在修理過程中也沒注意這個細小的差別。（02款捷達前衛轎車電腦控制的是地信號，而捷達王轎車的電腦控制的是正信號。）
四、措施與效果：1、更換原車的風扇控制器。2、回收檢驗用制冷劑，更換儲液干燥器。查看車主以前的車輛在事故修復時的零件更換清單，發現儲液干燥器沒有更換，詢問車主，該車在事故的修復中，拆卸了空調管路，儲液干燥器長期置于大氣中，修理過程中又多次清洗過車輛，儲液干燥器的干燥功能有所降低，建議車主更換，車主表示同意，所以更換新的同型號的儲液干燥器。3、添加少許冷凍油，加注新的R134a制冷劑（600±20克）。4、壓縮機工作正常了，但制冷效果不好。對汽車系統進行檢漏，無泄露，經檢測風扇運轉正常，系統壓力正常，低壓0.24Mpa，高壓1.5Mpa。高、低壓空調管溫度正常，低壓無結冰現象，空調機械、電氣部分無故障。經檢查，由于內外循環空氣閥漏氣，而導致總控制真空分配閥真空度不夠，導致暖風擋板真空控制閥真空不夠，使致暖風擋板關閉不嚴，冷暖氣同時進入駕駛室而造成制冷效果不好。經司機同意，更換內外循環真空控制閥，更換了粉塵濾清器，故障排除，出風口測得溫度為6—7℃。司機非常滿意。
五、結束語：以上本文記錄的是我在修理廠工作時，親自修理的一輛捷達前衛GIX汽車冷氣系統的全部過程。出現這個故障的主要原因，是在事故恢復時修理工沒有分清兩閥車和五閥車的汽車空調控制器的區別，也由于當時自己的技術水平不高、經驗不夠豐富。通過這次問題的解決，我認識到，在現代汽車的維護中，一個故障的問題可能涉及很多方面，因此對任何汽車故障作出判斷時，不能孤立地去考慮問題，需要對汽車各個系統的原理、結構和功能有全面深入的理解，才能夠較快地準確地進行分析和判斷。汽車修理工在維修車輛過程中一定要心細，而且要學會查看電路圖才行。隨著社會的不斷發展，汽車技術不斷進步，要想跟上技術的發展和進步，就得不斷學習新技術。
