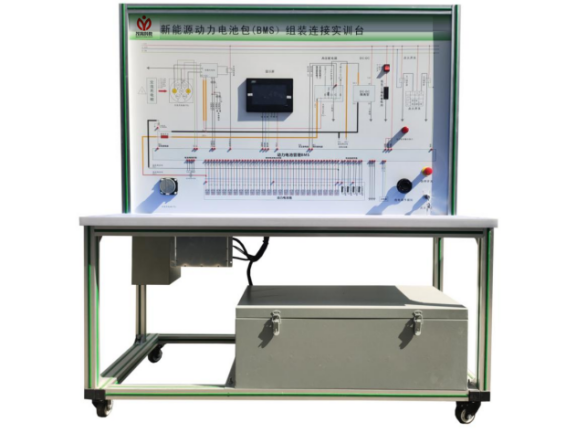

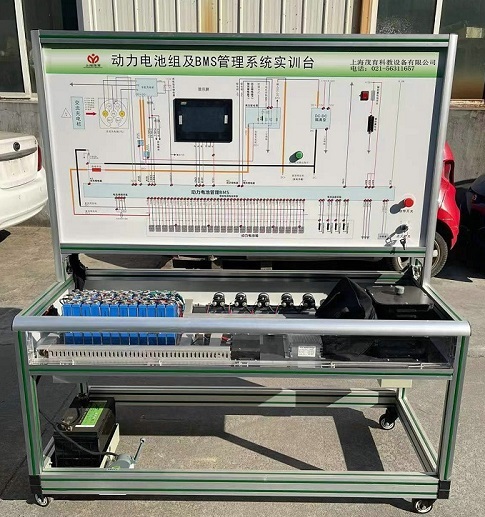

MYXNQ-131C動力電池包及BMS管理系統組裝實驗臺

一、產品簡介
動力電池包及BMS管理系統組裝實驗臺選用主流新能源鋰動力電池包，單體電池3.7V50AH，共20串,一體式BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項；通過比照電路原理圖，由學員自己組裝連線，培養學員電池組裝連接動手能力，適用于院校新能源課程教學和維修實訓設備。
二、功能特點
1、學員動手拆裝與組裝電池包及BMS管理系統。
2、各主要部件安裝在平臺上，連接線統一放置在工作位，比照電路原理圖，讓學員自己在組裝連線過程掌握動力電池包工作原理。
3、BMS電池管理系統安裝在面板上，清晰標注電壓采集線，溫度采集線，繼電器控制線，霍爾電流傳感器采集線等邏輯控制關系。
4、BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），估算SOC(荷電狀態)等。（配套可正常運行操作的BMS上位機檢測標定軟件）
5、動力電池包顯示器（7寸）安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。
6、實訓臺配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇。
7、動力電池包設置有機械維修開關，高壓電器連接器均采國標產品，性能可靠。
8、實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。
9、UV平板噴繪面板完整顯示動力電池包、BMS、充電和放電工作原理圖。
10、實訓臺由移動臺架(帶檢測端子的原理面板)組成，平臺水平放置，安裝主要零部件；實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
11、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
三、技術規格
1、外形尺寸：1500×700×1700mm（長*寬*高）
2、輸入電源： AC220V±10% 50Hz
3、工作電源： DC12V
4、動力電池類型：鐵鋰動力電池（單體電池3.7V50AH，共20串）
動力電池串?dāng)?shù)：20
工作溫度：-20°～60°
5、BMS鋰電管理一體機：帶CAN通訊
6、動力電池包顯示屏： 7寸觸摸屏
7、高壓大電流繼電器：線圈電壓：12VDC,最大額定工作電壓：1000VDC,額定電流：400A。
四、實訓項目
1、學員動手組裝電池包及BMS，認知新能源動力電池包（BMS）控制原理。
2、學員動手組裝電池包及BMS，認知新能源動力電池包（BMS）主要零部件功能。
3、通過連線運行實測，熟悉新能源動力電池包（BMS）各種狀態下邏輯控制關系，電流，電壓，電池壓差，電池溫度等參數變化規律實訓實驗。
4、通過連線實測，熟悉BMS如何采集動力電池組壓差，并控制充電和放電過程。
5、通過連線實測，熟悉BMS如何采集動力電池組溫差，并控制充電和放電過程。
五、基本配置
磷酸鐵鋰動力電池包，BMS鋰電管理一體機，動力電池包觸摸顯示屏，充電機，國標充電插口，國標充電槍，緊急斷電開關，霍爾電流傳感器，直流接觸器，DC-DC轉換器，輔助蓄電池，放電控制繼電器與放電負載，電阻，可移動實訓臺(帶檢測端子的原理面板)。
