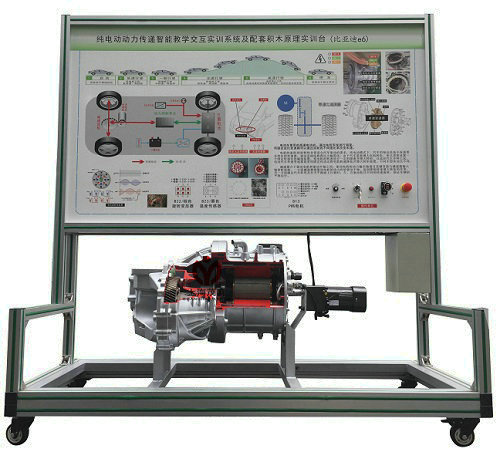

MY-比亞迪e6純電動動力傳遞智能教學交互實訓系統

一、純電動動力傳遞智能教學交互實訓系統-產品簡介
采用比亞迪e6動力傳遞智能教學交互實訓系統基于比亞迪e6實車動力總成和原理基礎積木擺放臺構建而成，包括驅動電機、變速箱、P檔電機、車速傳感器、差速器、水溫傳感器等，配有經噴涂油墨、裝配具有保護功能的檢測端子，可測量電壓，電阻，波形等信號。適用于中高職院校、技工院校、新能源培訓機構對于比亞迪e6汽車動力總成的教學培訓。
二、功能特點
1、學習了解比亞迪e6動力總成的結構及工作原理。
2、實訓臺可模擬比亞迪e6永磁同步電機加速，減速，制動，倒車等工況，觀察對應工況下電機的工作狀態。
3、直接觀察永磁同步電機冷卻水溫傳感器，差速器輪速傳感器。
4、直接觀察P檔電機結構原理、工作過程。
5、在面板上可模擬測量永磁同步電機工作輸出的三相正弦波形，可模擬測量旋變傳感器信號。
6、面板上可測量輪速傳感器，水溫傳感器阻值，學習各傳感器的分類，元件特點，工作原理。
7、學習汽車差速器的工作原理，認識汽車差速器結構，掌握其工作原理。
8、可以參照原廠維修手冊或電路圖對動力總成進行電路分析。
三、工藝特點
1、實訓臺面板采用的4mm厚高級鋁塑板，表面經特殊工藝噴涂底漆處理，面板打印出彩色電路圖，表面噴涂光油，學員可以直觀對照電路圖和實物，認識和分析動力總成系統的工作原理。
2、配有保護罩，采用透明亞克力材料保護學員安全，同時內部結構清晰可視。
3、動力總成固定支撐臺采用國標鋁型材平鋪而成，兩端配有保護端蓋。
4、冷卻液循環水道用綠色底漆噴涂，直觀觀察冷卻液流動路徑。
5、帶自鎖腳輪裝置，移動靈活，安全可靠，堅固耐用。
四、配套原理積木學習系統
1、車速傳感器教學實訓板
2、水溫傳感器教學實訓板
3、電機旋變傳感器教學實訓板
4、透明永磁同步小電機模型教學實訓板
5、實訓板工藝
面板采用4mm鋁塑板，表面噴塑亞光灰，經過高溫烘烤，表面UV平板噴繪彩色電路原理圖、元件符號圖、端子圖等，本體采用鋁合金電鍍金色提手，本體采用5mm鋁板合成，方便實用。
6、實訓板技術指標
外形：480mm*350mm*120mm (長×寬×高)
輸入電源：220V交流電壓；
工作電壓：12V直流電壓；5V直流電壓；
工作溫度：-50℃～50℃；
7.結構組成
各類型傳感器與帶檢測端子的原理面板、配套的實驗連接線、使用說明書與實驗指導書、手提型實驗本體等。

友情提示：
1、設備驗收：各采購單位收貨時請檢查純電動動力傳遞智能教學交互實訓系統的貨品外觀，核實純電動動力傳遞智能教學交互實訓系統的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供純電動動力傳遞智能教學交互實訓系統使用說明書和質保期，在質保范圍內提供對純電動動力傳遞智能教學交互實訓系統的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌募冸妱觿恿鬟f智能教學交互實訓系統選型錯誤或設備購買數量錯誤，造成純電動動力傳遞智能教學交互實訓系統的退換貨要求，將不被接受；
4、設備貨期：對純電動動力傳遞智能教學交互實訓系統的發貨期為參考值，如您需要了解純電動動力傳遞智能教學交互實訓系統的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對純電動動力傳遞智能教學交互實訓系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關純電動動力傳遞智能教學交互實訓系統的技術咨詢；
