流動實訓車技術方案,流動實訓車各專業設備

第一章流動培訓車的概述
為大力發展技工型人才，提供多種培訓的渠道，我司創新的推出了技能流動培訓車。流動培訓車是為解決居住偏遠分散的農村勞動力難以到培訓基地集中培訓的難題，也是為方便企事業單位人員參加技能培訓和鑒定。降低送培單位人力、物力的成本，"流動培訓車開到哪里，哪里就是培訓和鑒定現場"。該項目是將傳統的教學實訓設備安裝在經過專業改裝的廂式車上，車廂部分可以展開成90平方米的實訓室，實訓室既能滿足電工、電腦、縫紉、烹飪的基本技能培訓；如需培訓高技能的項目也只需要增加相應的培訓設備即可實現，既能滿足實操需要又能滿足理論教學需求。2011年11月23日中國勞動保障報以"車開到哪里，幸福就留到哪里"的專題報道了流動培訓車并給予了高度的評介。
流動培訓鑒定車項目主要由流動車和培訓模塊系統兩大部分組成。整車是由一種車廂式運輸車底盤基礎上加裝專用設施改裝而成的專用車。車體為廂式，左、右側廂板可折疊，展開為翼型。車廂地板采用30mm 專業舞臺木地板，折疊舞臺地板采用30mm專業舞臺木板和鋼骨架組裝而成，表面加鋪2mm小花紋鋁板。兩翼的底板承受的能力需要承重5噸。可以采用市電或車上安裝的發電機發電供給教學設備使用解決了偏遠地區缺電的問題，有外接電纜接口。培訓頂棚設計安裝了給予培訓時需要裝備的燈光、投影儀、攝像頭，風扇等器件。車內有可放置多種實訓設備，設有電源插座。電源線采用阻燃絕緣、性能良好的橡套線。通過液壓系統與電控系統的有效組合、控制，實現整車頂棚及地板的有效張開及固定，使整車鋪開成培訓平臺。再連接各燈光、培訓、教學及相關控制臺，來達到培訓教學的目的�？筛鶕�(jù)用戶需求的不同進行變化，適應性強。通過運用組合式、模塊化、多功能的設計原理，采用了軟硬件相結合，硬件為主軟件為輔的設計思路。
第二章流動車組成
流動培訓車是由一種廂式運輸車和培訓模塊兩大部分組成。車上裝載的設備有：培訓工位，工具柜，講臺，投影儀等組成。車廂部分可以展開成90多平方米的帶蓬實訓室，可以滿足電工，縫紉，烹飪，電腦培訓設備裝載實訓。既能滿足電工，縫紉技能培訓，又可以滿足烹飪，電腦技術培訓項目；既能滿足實操需要又能滿足理論教學需求
第三章流動車技術要求
出廠車輛基本配置
(一)、車輛參數

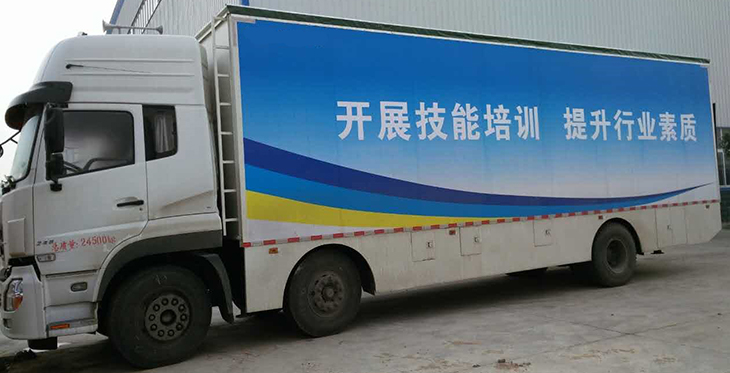

整車型號：東風天龍流動培訓車，此車采用東風天龍原廠國五底盤，整車顏色白色，底盤型號DFH1250AXV，貨廂9米6，高頂雙臥駕駛室，整車長度12.18米，東風245馬力發動機，發動機型號Ddi75S245-50，帶方向助力，原廠空調，11.00鋼絲胎，電動玻璃，中控門鎖，氣囊座椅。
（二）、設備參數
1、工作電源：三相五線 AC380V±10％ 50Hz
2、安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3、額定功率： 4.5KW
4、環境溫度：－10℃～40℃
5、相對濕度：≤85%
車輛箱體改裝配置
1.車體展開

(1)、車體平衡支撐分別由4個液壓油缸負責組成動力。先把腳墊對準4個支撐液壓腳杯再按照控制器上標明分別將"左支撐"、"右支撐"依次放下。

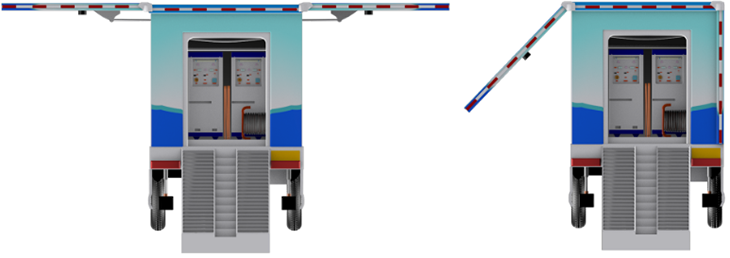

(2)、左、右翼板分別由6個液壓油缸負責組成動力，左右兩翼各3個。按照控制器上標明分別將"右翼板"、"左翼板"依次展開。
(3)、后尾板采用汽車專用升降尾板，采用4組液壓缸進行控制。

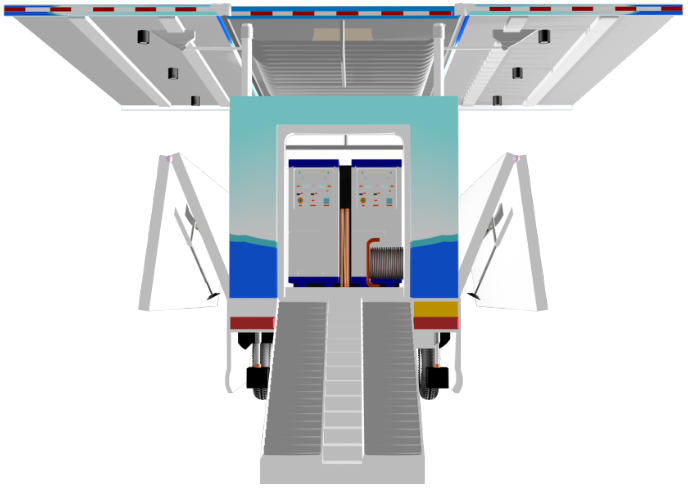

(4)、車體頂棚分別由4個液壓油缸負責組成動力。前后各2個，按照控制器上標明分別將"頂棚升降"、4條液壓油缸同時上升最高上升1.2米。

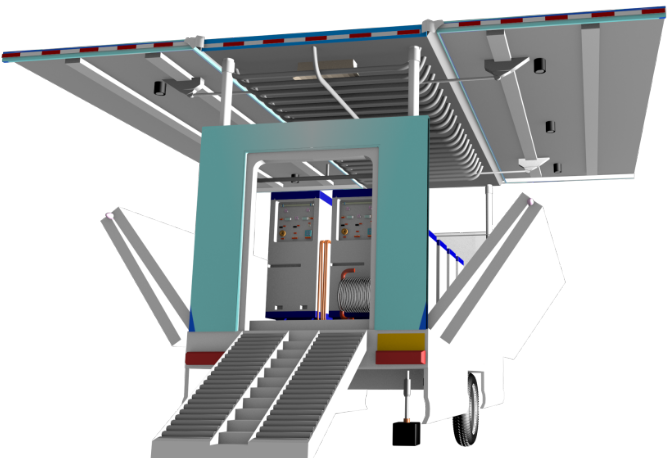

(5)、車體舞臺分別由4個液壓油缸負責組成動力和8只可調支架組成。分別有：左舞臺2個液壓油缸，4只可調支架，右舞臺2個液壓油缸，4只可調支架，先將8只可調支架水平的支撐到地面再按照控制器上標明分別將"左舞開關" "右舞開關" 依次展開。

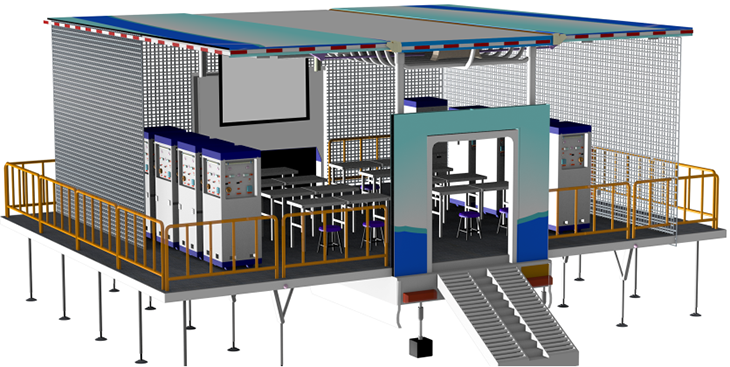

(6) 、車體完全展開成實訓平臺

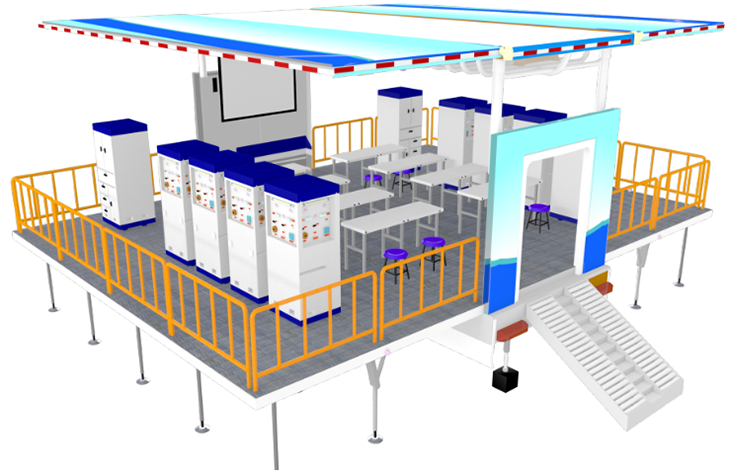

車體展開后實訓平臺的面積可以達到70平方米，可以滿足預定專業20多人的培訓需求。
(7)防風沙網

防風帆布，具有收縮功能。

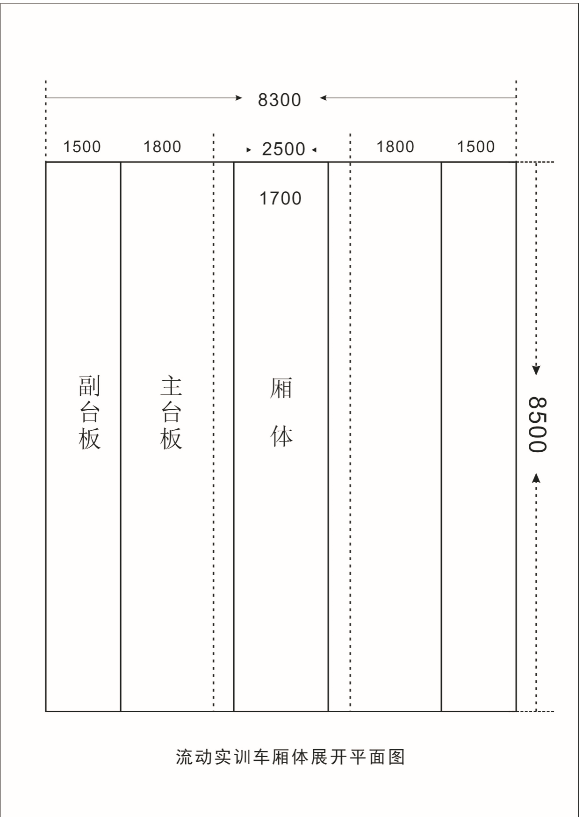

(8)車體展開平面圖

4、車輛相關要求
1、車輛改裝符合公安交通管理部門的要求，滿足相關的資質，辦理流動實訓車掛牌及行車手續確保上路安全行駛。凡經公安交管部門認定因車輛改裝在技術、質量方面存在的安全隱患，造成行車事故有投標單位負相關法律及民事責任。
車體改裝搭載主要配置及材料
1.東風箱式貨車（東風總公司生產）

2.5KW底噪靜音發電機1臺

風冷柴油發電機組具有結構緊湊、體積小、性能穩定、運行噪音低、移動方便等特點；加上特殊設計的減震框架，發動機獨有的低油壓自保護裝置，以防止柴油機的損壞；大容量油箱確保長時間的連續工作；無熔絲斷路器提供過載保護；底座配有四輪或2輪拖動式結構，方便用戶移動。進口油泵系統，耐用省油，有刷穩壓全銅電機。
