電機與拖動實驗實訓報告

一、電機與拖動實驗實訓報告-實訓目的
1、學習電機實驗的基本要求與安全操作注意事項。
2、認識在直流電機實驗中所用的電機、儀表、變阻器等組件及使用方法。
3、熟悉他勵電動機(即并勵電動機按他勵方式)的接線、起動、改變電機轉向與調速的方法。
二、實訓注意事項
1、直流他勵電動機起動時，須將勵磁回路串聯的電阻R f1調至最小，先接通勵磁電源,
使勵磁電流最大,同時必須將電樞串聯起動電阻R 1調至最大,然后方可接通電樞電源。使電動機正常起動。起動后，將起動電阻R 1調至零，使電機正常工作。
2、直流他勵電動機停機時，必須先切斷電樞電源，然后斷開勵磁電源。同時必須將電樞串聯的起動電阻R 1調回到最大值，勵磁回路串聯的電阻R f1調回到最小值。給下次起動作好準備。
3、測量前注意儀表的量程、極性及其接法，是否符合要求。
4、若要測量電動機的轉矩T 2 ，必須將校正直流測功機MG 的勵磁電流調整到校正值：100mA ，以便從校正曲線中查出電動機M 的輸出轉矩。

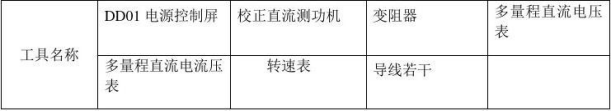

三、工具準備

四、實訓操作
1、由實驗指導人員介紹DDSZ-1型電機及電氣技術實驗裝置各面板布置及使用方法，講解電機實驗的基本要求，安全操作和注意事項。
2、用伏安法測電樞的直流電阻

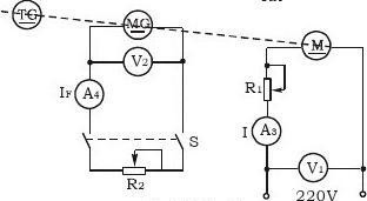

圖2-1 測電樞繞組直流電阻接線圖

3、直流儀表、轉速表和變阻器的選擇直流儀表、轉速表量程是根據電機的額定值和實驗中可能達到的最大值來選擇，變阻器根據實驗要求來選用，并按電流的大小選擇串聯、并聯或串并聯的接法。
（1）電壓量程的選擇
如測量電動機兩端為220V 的直流電壓，選用直流電壓表為1000V 量程檔。
（2）電流量程的選擇
因?yàn)橹绷鞑?lì)電動機的額定電流為1.2A ，測量電樞電流的電表A 3可選用直流安培表的5A 量程檔；額定勵磁電流小于0.16A ，選用直流毫安表的200mA 量程檔。
（3）電機額定轉速為1600r/min ，轉速表選用1800r/min 量程檔。
（4）變阻器的選擇
變阻器選用的原則是根據實驗中所需的阻值和流過變阻器最大的電流來確定，電樞回路R1可選用D44掛件的1.3A 的90Ω與90Ω串聯電阻,磁場回路R f1可選用D44掛件的0.41A 的900Ω與900Ω串聯電阻。
4、直流他勵電動機的起動準備
（1）按圖2-2實驗線路進行接線；
（2）檢查啟動器和各調節電阻器的手柄位置；
5、他勵直流電動機起動步驟
合上電源開關，然后轉動啟動器手柄，逐步減小啟動電阻，使電動機啟動，并觀察啟動過程。

圖2－2 直流他勵電動機接線圖

五、問題分析
1.畫出直流他勵電動機電樞串電阻起動的接線圖。說明電動機起動時，起動電阻R1和磁場調節電阻R f1應調到什么位置?為什么?
答：
2.在電動機輕載及額定負載時，增大電樞回路的調節電阻，電機的轉速如何變化？增大勵磁回路的調節電阻，轉速又如何變化？
答：
3.用什么方法可以改變直流電動機的轉向？
答：
4.在他勵直流電動機啟動時，為什么要先加勵磁電源后加電樞電源？
答：
5.為什么要求直流他勵電動機磁場回路的接線要牢固？起動時電樞回路必須串聯起動變阻器？
